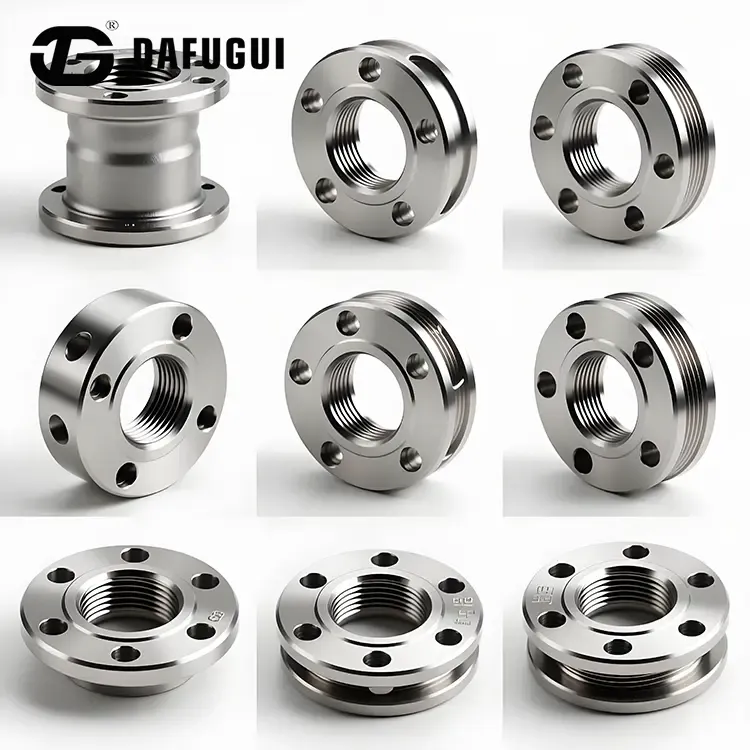

S32760 Super-Duplex-Gewindeflansche für Offshore-Öl und -Gas

Dafugui ist für die Wartung von Offshore-Plattformen, die Anbindung von FPSO-Schiffsverteilern und Prozess-Skids konzipiertS32760 Super-Duplex-Gewindeflansche für Offshore-Öl und -GasHelfen Sie Bedienern dabei, die Gefahren bei Heißarbeiten in Bereichen mit volatilem Kohlenwasserstoff zu mindern. Jeder Flansch verfügt über präzisionsgefertigte NPT- oder BSPT-Innengewinde, die auf CNC-Drehzentren hergestellt werden und eine mechanische Verbindung mit passenden Rohrenden mit Gewinde ermöglichen. Diese Produktlinie ist massiv aus der Legierung UNS S32760 geschmiedet und bietet strukturellen Widerstand gegen zyklische Meereswellenbewegung und Verschlechterung der Meeresatmosphäre.

Offshore-Schiffstechnik

• Eliminiert die Notwendigkeit von Heißarbeiten vor Ort:Verfügt über präzisionsgefertigte Innengewinde (NPT/BSPT gemäß ASME B1.20.1), die direkt mit passenden Rohrgewinden verbunden werden. Diese Konstruktion macht Feldschweißen mit offener Flamme überflüssig und vermeidet eine lokale Erweichung der Wärmeeinflusszone (HAZ) an Offshore-Strukturen.

• Hoher Ertrag und Zugfestigkeit:S32760 Super-Duplex-Gewindeflansche für Offshore-Öl und -Gas, hergestellt aus geschmiedetem Super-Duplex-Stahl UNS S32760 (F55), erreichen eine Nennstreckgrenze von ≥ 550 MPa – wesentlich höher als herkömmlicher Edelstahl 316L. Dies ermöglicht eine optimierte Wandstärkengestaltung bei gewichtsempfindlichen Oberseitenmodulen.

• Mariner Korrosionsschutz:Diese Flansche wurden mit einer Pitting Resistance Equivalent Number (PREN) von mehr als 42 (PREN = %Cr + 3,3 %Mo + 16 %N + 1,6 %W) entwickelt und widerstehen mikrobiologischer Korrosion, Salznebelablagerungen und sauren Rohölströmen, die gelöstes H enthalten₂S und CO₂.

Standards und Materialkonformität

Zhejiang Dafugui S32760 Flanschdetails

Zhejiang Dafugui S32760 Flansche PROZESSFLUSS

Offshore-spezifische Qualitätsprotokolle

• Zerstörungsfreie Prüfung (NDT):100 % Ultraschallprüfung (UT) und Flüssigkeitseindringprüfung (PT) werden gemäß ASME Abschnitt V durchgeführt, um die innere Festigkeit des Schmiedestücks und die Oberflächenintegrität zu überprüfen.

• Mikrostruktur- und Phasenanalyse:Die metallografische Bewertung wurde gemäß ASTM E562 durchgeführt, um eine ausgewogene Ferrit-Austenit-Matrix von 40–60 % zu verifizieren, die die Bildung einer spröden intermetallischen Phase verhindert.

• Kalibrierung des Gewindeprofils:Innengewinde werden mit kalibrierten Gut/Schlecht-Lehrdornen geprüft, um einen zuverlässigen Gewindeeingriff vor Ort zu gewährleisten.

Schwerpunkt Fabrikfertigung

• Schmiede- und Schwerbearbeitungsanlage:Dafugui betreibt eine moderne, 5.000 m² große Anlage, 3 km vom Flughafen Wenzhou entfernt. Dafugui nutzt Schmiedegeräte mit hoher Tonnage, um eine dichte Kornausrichtung sicherzustellen, die für Meeresvibrationsumgebungen erforderlich ist.

• Offshore-Beschichtung und Oberflächenveredelung:Flanschdichtflächen und Gewinde erhalten Schutzbehandlungen, um dem Transport und der Lagerung auf See unter Bedingungen hoher Luftfeuchtigkeit standzuhalten.

Informationen zur Seelogistik

• Mindestbestellmenge (MOQ):1 Stück (für Notfallwartung und Offshore-Skid-Nachrüstung)

• Lieferzeit:15–30 Tage für Standardlager; 35–45 Tage für individuell geschmiedete Größen

• Dokumentationspaket:EN 10204 Typ 3.1 MTC, UT/PT-Testberichte, PMI-Zertifikat für chemische Analysen

• Verpackungsschutz:VCI-Korrosionsschutzhülle in ISPM 15-konformen, robusten Holzkisten, die für den Seetransport geeignet sind

Häufig gestellte Fragen

• Warum werden S32760-Superduplex-Gewindeflansche für Offshore-Öl und -Gas bei Offshore-Nachrüstprojekten bevorzugt?
Auf Offshore-Plattformen gelten strenge Brandschutzkontrollen. Mit Gewindeflanschen können Außendiensttechniker Rohrleitungsanschlüsse oder Notfallreparaturen durchführen, ohne eine Genehmigung für Heißarbeiten auszustellen oder eine Wärmebehandlung nach dem Schweißen zu erfordern.

• Welche Drehmoment- und Montagerichtlinien sollten bei der Installation beachtet werden?
Techniker sollten Gewindeprofile reinigen und eine zugelassene Anti-Seize-Paste oder eine PTFE-Gewindemischung auftragen, um ein Festfressen des Gewindes bei hohem Drehmoment zu verhindern.

• Kann Dafugui RTJ-Gewindeflansche der Klasse 1500# für Unterwasser-Oberseitenverteiler herstellen?
Ja. Wir präzisionsbearbeiten Ring Type Joint (RTJ)-Nuten direkt auf Hochdruck-Gewindeflanschen aus S32760 gemäß den ASME B16.5-Standards.
