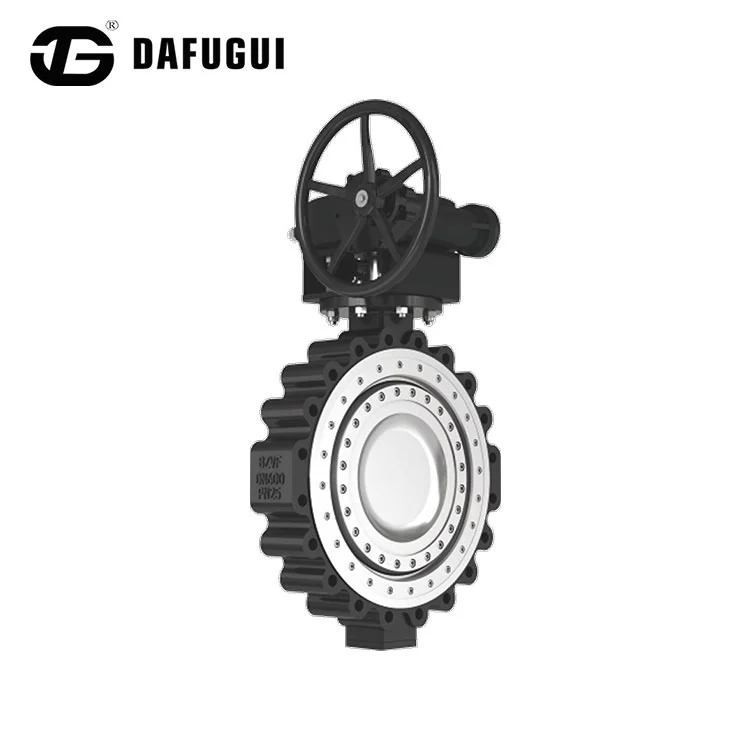

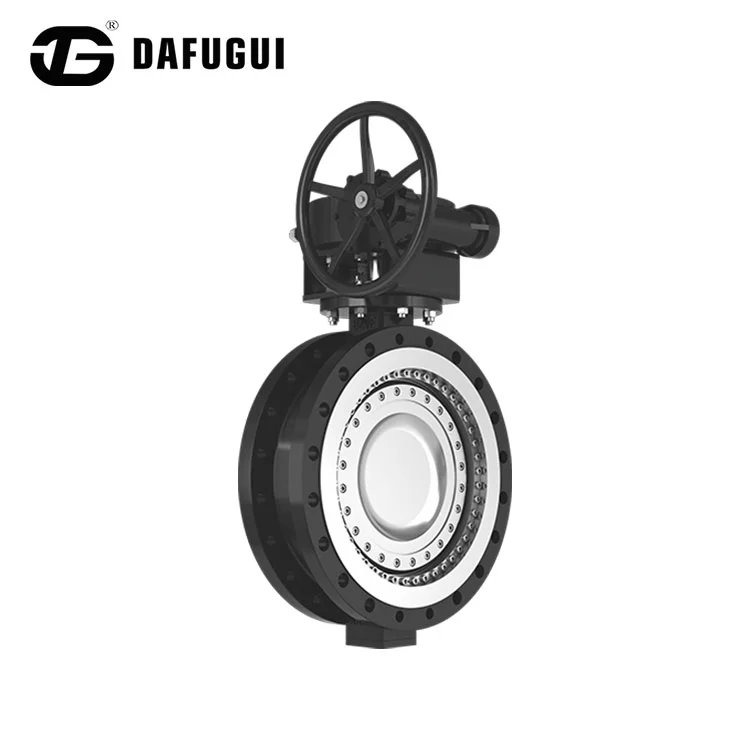

Absperrklappe aus Metall mit harter Dichtung

Bei dieser Dafugui-Metall-Absperrklappe mit Hartdichtung handelt es sich um eine neu hergestellte, hochwertige Absperrklappe mit einer exzentrischen Metalldichtungsstruktur und einer Metall-auf-Metall-Dichtung. Der Metalldichtring ist zur Metall-auf-Metall-Abdichtung austauschbar. Die anwendbare Temperatur der Dafugui Metal-Absperrklappe mit harter Dichtung hängt vom Material des Ventilkörpers ab. Es eignet sich für den Einsatz in Industrie-, Metallurgie- und Umweltschutzrohrleitungen zur Belüftung und Regulierung des Medienflusses.

Produktparameter

Wartungsmethoden

1. Während des Gebrauchs sollte die Absperrklappe aus Metall mit harter Dichtung sauber gehalten werden. Die Antriebsgewinde müssen regelmäßig geschmiert werden. Wenn eine Fehlfunktion festgestellt wird, stellen Sie die Verwendung sofort ein, ermitteln Sie die Ursache und beheben Sie das Problem.

2. Die Stopfbuchsenschrauben sollten gleichmäßig und nicht schief angezogen werden, um eine Beschädigung oder Behinderung der Bewegung des Ventilschafts oder eine Leckage zu vermeiden.

3. Während der Installation kann die Absperrklappe aus Metall mit harter Dichtung entsprechend der Verbindungsmethode direkt an der Rohrleitung installiert werden. Der Einbau kann grundsätzlich an jeder beliebigen Stelle der Rohrleitung erfolgen, sollte jedoch für Betrieb und Wartung leicht zugänglich sein. Beachten Sie, dass die Mediumflussrichtung des Absperrschiebers von unten nach oben auf der Ventilscheibe verlaufen sollte; Hubrückschlagventile können nur horizontal eingebaut werden.

4. Bei Verwendung der hartdichtenden Absperrklappe aus Metall ist nur das vollständige Öffnen oder Schließen zulässig. Es darf nicht zur Durchflussregulierung eingesetzt werden, um Erosion der Dichtfläche und beschleunigten Verschleiß zu vermeiden. Absperrschieber und Absperrventile mit Obergewinde verfügen über eine umgekehrte Dichtungsvorrichtung; Durch Festziehen des Handrads in der höchsten Position wird verhindert, dass Medium aus der Packung austritt.

5. Verwenden Sie zum Öffnen und Schließen der hartdichtenden Absperrklappe aus Metall das Handrad. Benutzen Sie keine Hebel oder andere Werkzeuge, um eine Beschädigung der Ventilkomponenten zu vermeiden. 6. Durch Drehen des Handrads im Uhrzeigersinn wird das Ventil geschlossen und gegen den Uhrzeigersinn geöffnet.

7. Überprüfen Sie vor der Installation sorgfältig die Druck- und Durchmessermarkierungen am Ventil, um sicherzustellen, dass sie den Verwendungsanforderungen entsprechen. Beseitigen Sie etwaige Transportschäden und entfernen Sie eventuelle Verschmutzungen von den Ventilbauteilen.

8. Hartdichtende Absperrklappen aus Metall, die über einen längeren Zeitraum gelagert werden, sollten regelmäßig überprüft werden. Freiliegende bearbeitete Oberflächen müssen sauber und frei von Schmutz gehalten werden. Bei der Lagerung von Kugelhähnen sollten beide Enden verschlossen sein und das Ventil sollte sich in der geöffneten Position befinden. Bei pneumatischen Absperrklappen sollten beide Enden des Durchgangs verschlossen und der Durchgang verschlossen sein. An einem gut belüfteten, trockenen Innenstandort ordentlich aufbewahren. Das Stapeln oder die Lagerung im Freien ist strengstens untersagt.

Produktmerkmale

Die Absperrklappe aus Metall mit harter Dichtung verfügt über einen einteiligen Ventilkörper und Sitz. Die Dichtfläche des Sitzes ist mit einem hochtemperaturbeständigen und korrosionsbeständigen Legierungsmaterial überzogen. An der Ventilplatte sind mehrere weich geschichtete Dichtringe befestigt. Im Vergleich zu herkömmlichen Absperrklappen bietet dieser Absperrklappentyp eine hohe Temperaturbeständigkeit, einfache Bedienung, reibungsloses Öffnen und Schließen sowie eine verbesserte Dichtleistung und längere Lebensdauer aufgrund des erhöhten Drehmoments des Übertragungsmechanismus beim Schließen, was alles durch ein erhöhtes Drehmoment erreicht wird.

Annahmeerklärungen

Es ist für den Benutzer unerlässlich, eine Probenahme oder eine vollständige Inspektion der gekauften Ventile durchzuführen. Stichprobenkontrollen dienen zwei Zwecken: erstens der Kontrolle der Produktqualität; und zweitens, um unnötige Wartung und Austausch nach der Installation zu reduzieren, was zu einer höheren Erfolgsquote bei der Erstinstallation führt.

Wenn Sie eine Absperrklappe aus Metall mit harter Dichtung testen, legen Sie diese flach hin, wobei die Druckringseite nach oben zeigt. Platzieren Sie auf dieser ebenen Fläche eine Druckplatte, die ungefähr die gleiche Größe hat wie der Außendurchmesser des Flansches und des Ventildurchmessers.

1. Bei Verwendung einer Druckprüfmaschine sollten die Druckklauen gegen diese Druckplatte drücken, um eine gleichmäßige Druckverteilung auf dem Druckring auf einer Seite des Ventilkörpers zu gewährleisten.

2. Beim Testen mit einem Blindflansch werden hartdichtende Absperrklappen aus Metall im Allgemeinen mit zwei zusammengeklemmten Flanschen getestet. Manchmal verwenden Benutzer aus Bequemlichkeitsgründen nur einen Flansch an der Unterseite, um sie mit dem Ventil zu verschrauben. In diesem Fall müssen die Befestigungsschrauben am Druckring oberhalb des Ventilgehäuses dem gesamten Druck des Mediums standhalten. Da diese Schrauben nicht dem gesamten Druck standhalten können, wird das Ventil bei der Prüfung mit einem Blindflansch nicht undicht sein und das Prüfergebnis entspricht im Wesentlichen dem tatsächlichen Betriebszustand.
