Warum bevorzugen Wasseringenieure Absperrklappen für Pumpstationsanwendungen?

Wenn Sie eine städtische Wasserpumpstation betreten, werden Sie sie sehen: Reihen von Ventilen, die den Wasserfluss durch riesige Pumpen, Sammler und Abflussleitungen steuern. Jahrzehntelang war der Absperrschieber die Standardwahl für diese kritischen Isolationspunkte. Aber in den letzten zwanzig Jahren hat eine stille Revolution stattgefunden. Wasseringenieure haben zunehmend Absperrklappen für Pumpstationsanwendungen spezifiziert. Der Grund ist nicht ein einzelner Faktor, sondern eine Kombination von Vorteilen, die das ausmachenAbsperrklappeeinzigartig geeignet für die Anforderungen der modernen Wasserinfrastruktur. Vom kompakten Wafer-Design, das in überfüllten Ventilkanälen Platz spart, bis hin zur Vierteldrehung, die eine schnelle Isolierung ermöglicht, hat sich die Absperrklappe als zuverlässige, effiziente und kostengünstige Lösung erwiesen.

Eine Absperrklappe ist ein Ventil mit Vierteldrehung, das eine rotierende Scheibe zur Steuerung des Durchflusses verwendet. Die Scheibe ist auf einer Welle montiert und dreht sich im Ventilkörper. Wenn die Scheibe senkrecht zur Strömung steht, ist das Ventil geschlossen. Liegt es parallel zur Strömung, ist das Ventil geöffnet. Die Abdichtung erfolgt durch einen Elastomersitz, der die Scheibenkante berührt. Diese einfache Konstruktion bietet gegenüber anderen Ventiltypen mehrere Vorteile: Sie ist kompakt, leicht und erfordert ein geringes Betätigungsdrehmoment. Die Betätigung kann manuell mit einem Handrad oder Hebel oder automatisiert mit einem elektrischen oder pneumatischen Antrieb erfolgen. Und es sorgt für eine blasendichte Absperrung, die für die Pumpenisolierung unerlässlich ist. In diesem Artikel wird untersucht, warum Wasseringenieure Absperrklappen für Pumpstationsanwendungen bevorzugen. Dabei werden die technischen Vorteile, die wichtigsten Spezifikationen und die praktischen Überlegungen behandelt, die diese Präferenz begründen. Wir stellen außerdem detaillierte Spezifikationen für unsere Absperrklappenprodukte aus unserem Werk bei Dafugui Pipe Valve Co., Ltd. zur Verfügung.

Inhaltsverzeichnis

• 1. Was ist eine Absperrklappe und wie funktioniert sie?
• 2. Warum ist kompaktes Design in Pumpstationen wichtig?
• 3. Wie verbessert ein niedriges Drehmoment die Bedienbarkeit und Automatisierung?
• 4. Welche Dichtungstechnologien sorgen für einen blasendichten Verschluss?
• 5. Wie schneidet eine Absperrklappe im Vergleich zu Schiebern und Kugelhähnen ab?
• 6. Was sind die wichtigsten Spezifikationen für Absperrklappen für Pumpstationen?
• 7. Häufig gestellte Fragen (FAQ)
• 8. Fazit

1. Was ist eine Absperrklappe und wie funktioniert sie?

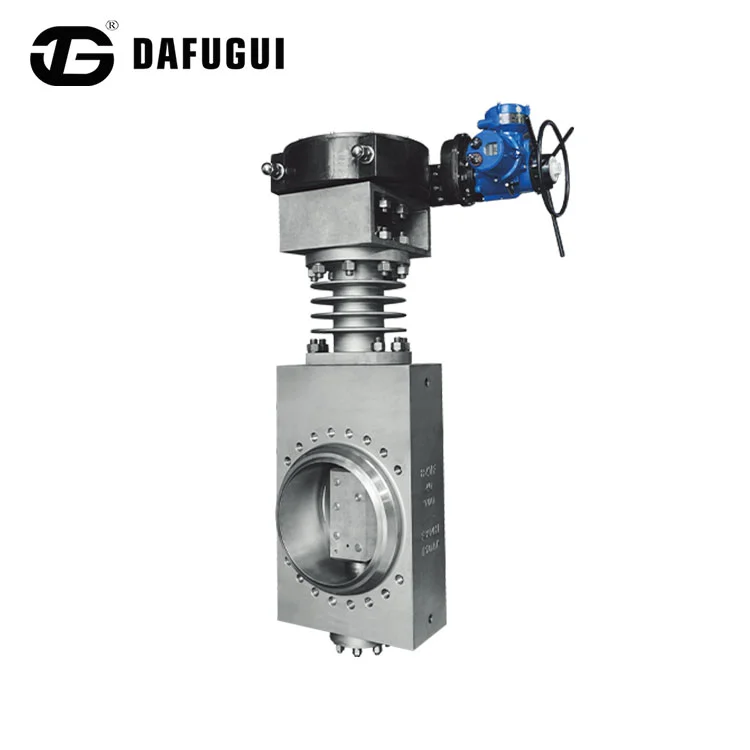

Eine Absperrklappe ist eine Vierteldrehungsklappe, die den Durchfluss mithilfe einer kreisförmigen Scheibe reguliert, die auf einer zentralen Welle montiert ist. Die Scheibe dreht sich im Ventilkörper. In der geschlossenen Position steht die Scheibe senkrecht zum Strömungsweg und blockiert so den Flüssigkeitsdurchgang. In der geöffneten Position liegt die Scheibe parallel zur Strömung, sodass Flüssigkeit mit minimalem Widerstand passieren kann. Die Abdichtung erfolgt durch einen Elastomersitz, der entweder mit dem Ventilkörper verklebt (elastischer Sitz) oder austauschbar (PTFE-Sitz) ist. Die Welle ist mit einem Betätigungsmechanismus – einem Hebel, einem Handrad oder einem Aktuator – verbunden, der die Scheibe dreht. Das Ventil wird typischerweise zwischen zwei Flanschen eingebaut, daher die Bezeichnung „Wafer“-Design. Es kann auch mit Ösen versehen werden, wodurch das Ventil am Ende eines Rohrs ohne nachgeschalteten Flansch installiert werden kann.

Das Design einer Absperrklappe bietet mehrere inhärente Vorteile für Pumpstationsanwendungen. Das erste ist die kompakte Bauform. Eine Absperrklappe nimmt viel weniger Platz ein als ein Absperrschieber gleichen Durchmessers. Dies ist in Pumpstationen von entscheidender Bedeutung, da der Ventilkanal häufig mit Pumpen, Rohren und anderen Geräten überfüllt ist. Der zweite Grund ist sein geringes Gewicht. Eine Absperrklappe ist deutlich leichter als ein Absperrschieber, was die Installation erleichtert und die strukturelle Belastung des Rohrleitungssystems verringert. Die dritte Möglichkeit besteht in der Vierteldrehung. Die Scheibe dreht sich nur um 90 Grad, wodurch das Ventil schnell geöffnet oder geschlossen werden kann. Dies ist für die Notabschaltung sowie für das Ein- und Ausschalten der Pumpe unerlässlich. Die folgende Tabelle fasst die Grundkomponenten einer Absperrklappe zusammen.

BeiDafugui Rohrventil Co., Ltd.In unserem Werk werden Absperrklappen für Pumpstationsanwendungen in verschiedenen Größen und Konfigurationen hergestellt. Wir bieten Wafer- und Laschenkonstruktionen, elastische und PTFE-Sitze sowie manuelle und automatisierte Bediener. Unser Ingenieurteam arbeitet eng mit Wasseringenieuren zusammen, um für jede Anwendung das optimale Ventil auszuwählen und so zuverlässige Leistung und lange Lebensdauer zu gewährleisten.

2. Warum ist kompaktes Design in Pumpstationen wichtig?

Die kompakte Bauweise einer Absperrklappe ist einer der wichtigsten Gründe für ihre Beliebtheit in Pumpstationen. Eine Pumpstation ist eine komplexe Baugruppe aus Pumpen, Motoren, Rohren, Ventilen und Steuerungen. Platz ist immer knapp. Der Ventilstollen muss ausreichend Platz für den Wartungszugang bieten, aber auch so klein wie möglich sein, um die Baukosten zu senken. Eine Absperrklappe nimmt deutlich weniger Platz ein als ein Absperrschieber oder ein Kugelhahn gleichen Durchmessers. Beispielsweise hat eine 12-Zoll-Absperrklappe (DN300) eine Baulänge von ca. 78 mm, während ein Schieber derselben Größe eine Baulänge von ca. 300 mm hat. Dies bedeutet, dass eine Absperrklappe über 220 mm Platz pro Ventil einsparen kann. Bei einer Pumpstation mit Dutzenden von Ventilen ist diese Platzersparnis erheblich. Die folgende Tabelle vergleicht die Baulängen von Absperrklappen und Absperrschiebern für gängige Größen.

Die Platzersparnis durch Absperrklappen führt direkt zu Kosteneinsparungen für die Pumpstation. Eine kleinere Ventilgalerie bedeutet weniger Beton, weniger Baustahl und weniger Land. Dies bedeutet auch kürzere Rohrstrecken, was Druckverluste und Pumpkosten reduziert. In einer großen kommunalen Pumpstation können die Einsparungen erheblich sein. In unserem Werk konstruieren wir unsere Absperrklappen so kompakt wie möglich, ohne Kompromisse bei der Leistung einzugehen. Wir nutzen die Finite-Elemente-Analyse (FEA), um die Körper- und Scheibengeometrie hinsichtlich Festigkeit und Fließeigenschaften zu optimieren. Unser Ziel ist es, ein Ventil bereitzustellen, das sowohl kompakt als auch zuverlässig ist.

3. Wie verbessert ein niedriges Drehmoment die Bedienbarkeit und Automatisierung?

Das niedrige Betriebsdrehmoment einer Absperrklappe ist ein weiterer wichtiger Vorteil für Pumpstationsanwendungen. Das Drehmoment ist die Kraft, die zum Drehen der Ventilwelle erforderlich ist. Bei einem Absperrschieber ist das Drehmoment hoch, da der Absperrschieber entgegen der Strömung und der Reibung der Spindelpackung angehoben werden muss. Bei einer Absperrklappe ist das Drehmoment viel geringer, da sich die Scheibe durch die Strömung dreht und nicht gegen diese. Durch das geringe Drehmoment kann das Ventil auch bei großen Nennweiten manuell mit einem kleinen Handrad oder Hebel betätigt werden. Dies bedeutet auch, dass das Ventil mit einem kleineren, kostengünstigeren Stellantrieb automatisiert werden kann. Dies ist besonders wichtig in Pumpstationen, wo viele Ventile zur Fernsteuerung und Prozessoptimierung automatisiert sind. Die folgende Tabelle vergleicht das Betriebsdrehmoment von Absperrklappen und Absperrschiebern für gängige Größen.

Das niedrige Drehmoment der Absperrklappe hat mehrere praktische Vorteile. Erstens wird die manuelle Bedienung einfacher und schneller. Ein einzelner Bediener kann eine große Absperrklappe mit einem einfachen Hebel öffnen oder schließen. Zweitens reduziert es die Größe und die Kosten des Aktuators. Ein kleinerer Antrieb verbraucht weniger Energie und erfordert weniger Wartung. Drittens reduziert es die Belastung der Ventilwelle und der Lager und verlängert so die Lebensdauer des Ventils. Bei Dafugui konstruiert unser Werk unsere Absperrklappen für ein niedriges Betriebsdrehmoment. Wir verwenden Präzisionslager und reibungsarme Sitzmaterialien, um das Drehmoment zu minimieren. Wir bieten auch eine Reihe von Antrieben an, darunter manuelle Hebel, Handräder, elektrische Antriebe und pneumatische Antriebe, um unterschiedlichen Automatisierungsanforderungen gerecht zu werden.

4. Welche Dichtungstechnologien sorgen für einen blasendichten Verschluss?

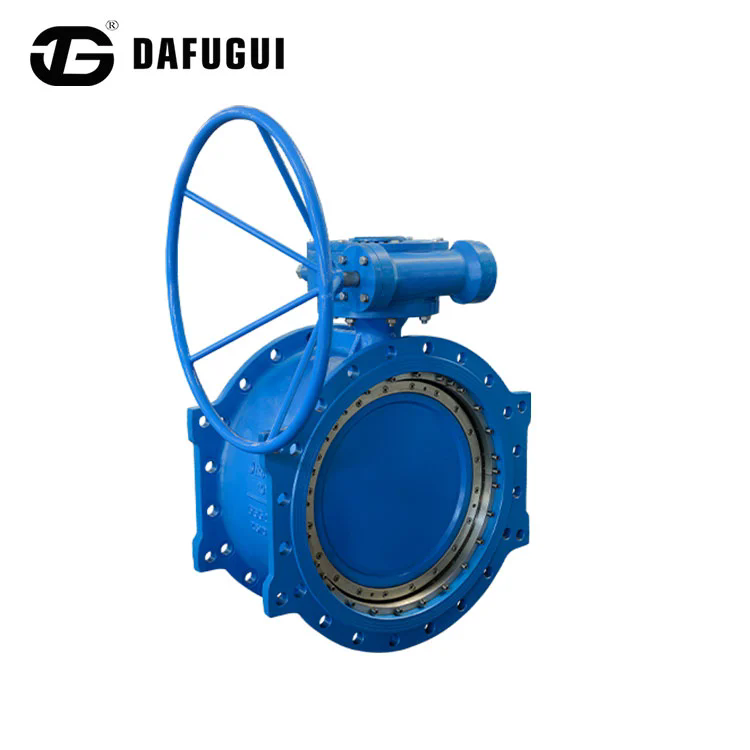

Für Pumpstationsanwendungen ist eine blasendichte Absperrung unerlässlich. Wenn eine Pumpe zu Wartungszwecken isoliert wird, muss das Ventil den Wasserfluss vollständig stoppen. Selbst ein kleines Leck kann Sicherheitsrisiken, Wasserschäden und Prozessineffizienzen verursachen. Das Dichtungssystem einer Absperrklappe ist daher ein entscheidendes Konstruktionsmerkmal. Die gebräuchlichste Dichtungstechnologie ist der elastische Sitz, der aus einem Elastomermaterial wie EPDM oder NBR besteht. Der Sitz ist mit dem Ventilkörper verbunden, und wenn sich die Scheibe schließt, drückt sie gegen den Sitz und sorgt so für eine dichte Abdichtung. Das Sitzmaterial muss mit der Wasserchemie und der Betriebstemperatur kompatibel sein. Bei höheren Temperaturen oder aggressiverem Wasser kann ein PTFE-Sitz verwendet werden. Die folgende Tabelle fasst die in unseren Absperrklappen verwendeten Dichtungstechnologien zusammen.

In unserem Werk verwenden wir ausschließlich hochwertige Sitzmaterialien namhafter Lieferanten. Wir testen jedes Ventil vor der Auslieferung bei maximalem Betriebsdruck auf Dichtheit. Wir bieten auch eine Reihe von Sitzdesigns an, darunter geklebte Sitze und austauschbare Sitze, um unterschiedlichen Wartungsvorlieben gerecht zu werden. Unser Ziel ist es, eine Absperrklappe bereitzustellen, die während ihrer gesamten Lebensdauer eine zuverlässige, blasendichte Absperrung gewährleistet.

5. Wie schneidet eine Absperrklappe im Vergleich zu Schiebern und Kugelhähnen ab?

Bei der Auswahl eines Ventils für eine Pumpstationsanwendung stehen Ingenieuren mehrere Optionen zur Verfügung, darunter Absperrschieber, Kugelhähne und Absperrklappen. Jeder Typ hat seine eigenen Stärken und Schwächen und die Wahl hängt von den spezifischen Anforderungen der Anwendung ab. Die folgende Tabelle vergleicht die wichtigsten Eigenschaften dieser Ventiltypen.

Wie die Tabelle zeigt, bietet die Absperrklappe die beste Kombination aus Kompaktheit, geringem Gewicht, niedrigem Drehmoment und Kosteneffizienz für Pumpstationsanwendungen. Während der Absperrschieber im vollständig geöffneten Zustand einen geringeren Druckabfall aufweist, ist der Druckabfall des Absperrventils für die meisten Pumpstationsanwendungen akzeptabel, insbesondere wenn das Ventil richtig dimensioniert ist. Der Kugelhahn bietet eine hervorragende Abdichtung, ist jedoch teurer und sperriger als das Absperrventil. Bei Dafugui Pipe Valve Co., Ltd. verfügen wir über umfangreiche Erfahrung in der Lieferung von Absperrklappen für Pumpstationen und können Ihnen technische Unterstützung bieten, um Sie bei der Auswahl des richtigen Ventils für Ihre Anwendung zu unterstützen.

6. Was sind die wichtigsten Spezifikationen für Absperrklappen für Pumpstationen?

Zu den wichtigsten Spezifikationen für eine Absperrklappe, die in Pumpstationsanwendungen verwendet wird, gehören die Größe, die Druckstufe, das Gehäusematerial, das Scheibenmaterial, das Wellenmaterial, das Sitzmaterial, der Endanschluss und der Antriebstyp. Die folgende Tabelle bietet eine Zusammenfassung der typischen Spezifikationen für unsere Absperrklappen.

In unserem Werk stellen wir Absperrklappen her, die diese und weitere Spezifikationen erfüllen. Wir können das Ventil an spezifische Projektanforderungen anpassen, einschließlich spezieller Materialien, spezieller Endanschlüsse und spezieller Betätigungsmechanismen. Unser Engineering-Team kann Sie beim Auswahlprozess unterstützen und detaillierte technische Daten für Ihr Projekt bereitstellen.

7. Häufig gestellte Fragen (FAQ)

Frage 1: Was ist der Unterschied zwischen einer Wafer- und einer Laschen-Absperrklappe?

Antwort: Eine Zwischenflanschklappe ist für den Einbau zwischen zwei Flanschen konzipiert. Das Ventil wird durch die Flanschschrauben, die durch das Ventilgehäuse verlaufen, an Ort und Stelle gehalten. Eine Laschen-Absperrklappe verfügt über Gewindeeinsätze am Gehäuse, die den Einbau am Ende eines Rohrs ohne nachgeschalteten Flansch ermöglichen. Die Laschenkonstruktion eignet sich für den Dead-End-Betrieb und für Wartungsarbeiten, bei denen eine Seite des Ventils abgetrennt werden muss. Bei Dafugui Pipe Valve Co., Ltd. stellen wir sowohl Zwischenflansch- als auch Laschen-Absperrklappen her.

Frage 2: Kann eine Absperrklappe zur Durchflussregelung oder nur zur Absperrung verwendet werden?

Antwort: Eine Absperrklappe kann sowohl zur Absperrung als auch zur Durchflussregelung verwendet werden. Da sich die Scheibe durch den Strömungsweg dreht, kann sie in Zwischenwinkeln positioniert werden, um die Durchflussrate zu regulieren. Für eine präzise Durchflussregelung ist jedoch möglicherweise eine speziell entwickelte Regelklappe mit einer Kugelscheibe erforderlich. Für einfache Drosselanwendungen reicht oft eine Standard-Absperrklappe aus. Unser Ingenieurteam kann Sie über das beste Ventil für Ihre spezifischen Anforderungen an die Durchflussregelung beraten.

Frage 3: Wie wähle ich das richtige Sitzmaterial für meine Pumpstation aus?

Antwort: Das Sitzmaterial hängt von der Wasserchemie, der Betriebstemperatur und der erforderlichen Lebensdauer ab. EPDM ist die Standardwahl für Trinkwasser und Abwasser, da es gegen Wasser, Dampf und milde Chemikalien beständig ist und über einen weiten Temperaturbereich verfügt. NBR wird verwendet, wenn das Wasser Öl oder Kraftstoff enthalten kann. PTFE wird für Wasser mit hoher Temperatur oder aggressive Chemikalien verwendet. Viton wird für die anspruchsvollsten chemischen und Temperaturbedingungen verwendet. Unser technisches Team kann Ihnen bei der Auswahl des richtigen Sitzmaterials für Ihre Anwendung helfen.

Frage 4: Wie oft sollte eine Absperrklappe gewartet werden?

Antwort: Die Wartungshäufigkeit hängt von der Anwendung und den Betriebsbedingungen ab. Für Pumpstationsventile empfehlen wir vierteljährlich eine Sichtprüfung, halbjährlich eine Funktionsprüfung und alle 3–5 Jahre oder nach einer bestimmten Anzahl von Zyklen eine vollständige Überholung. Die Inspektion sollte die Prüfung auf Undichtigkeiten, die Überprüfung des Betriebsdrehmoments und die Prüfung des Sitzes auf Verschleiß umfassen. Regelmäßige Wartung sorgt für zuverlässige Leistung und lange Lebensdauer.

Frage 5: Kann eine Absperrklappe automatisiert werden?

Antwort: Ja, eine Absperrklappe kann mit einem elektrischen oder pneumatischen Antrieb automatisiert werden. Elektrische Stellantriebe werden häufig in Pumpstationen zur Fernsteuerung und Integration in das SCADA-System der Anlage eingesetzt. Pneumatische Antriebe werden dort eingesetzt, wo Druckluft verfügbar ist und eine schnelle Betätigung erforderlich ist. In unserem Werk bieten wir eine Reihe von Stellantrieben an und können komplette Ventilbaugruppen mit montiertem und getestetem Stellantrieb liefern.

8. Fazit

Absperrklappen werden von Wasseringenieuren für Pumpstationsanwendungen bevorzugt, da sie eine einzigartige Kombination von Vorteilen bieten: kompaktes Design, leichte Bauweise, niedriges Betriebsdrehmoment, blasendichte Abdichtung und Kosteneffizienz. Diese Vorteile führen zu kleineren Ventilkanälen, geringeren Baukosten, einfacherem Betrieb und zuverlässiger Leistung. Bei Dafugui Pipe Valve Co., Ltd. verfügt unser Werk über das Fachwissen und die Ausrüstung zur Herstellung von Absperrklappen, die den anspruchsvollsten Anforderungen von Pumpstationsanwendungen gerecht werden. Wir verwenden hochwertige Materialien, präzise Fertigungsprozesse und strenge Tests, um sicherzustellen, dass jedes von uns hergestellte Ventil zuverlässige Leistung und lange Lebensdauer bietet.

Ganz gleich, ob Sie eine neue Pumpstation entwerfen, eine bestehende Anlage modernisieren oder ein industrielles Wassersystem warten, wir laden Sie ein, sich mit unserem technischen Team in Verbindung zu setzen, um Ihre Anforderungen zu besprechen. Wir können detaillierte Produktspezifikationen, Unterstützung bei der Materialauswahl und Anwendungsunterstützung bereitstellen. Unser Engagement für Qualität und Kundenzufriedenheit hat uns zu einem vertrauenswürdigen Partner für Wasserinfrastrukturprojekte auf der ganzen Welt gemacht.

Kontaktieren Sie noch heute Dafugui Pipe Valve Co., Ltdum Ihre Anforderungen an Absperrklappen zu besprechen und herauszufinden, wie unsere Ventile die Effizienz und Zuverlässigkeit Ihrer Pumpstation verbessern können.
