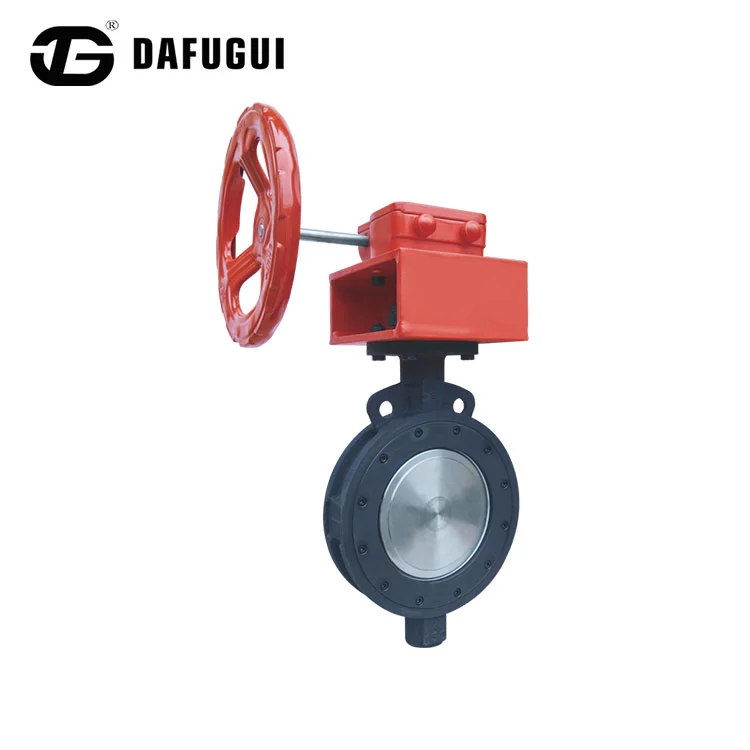

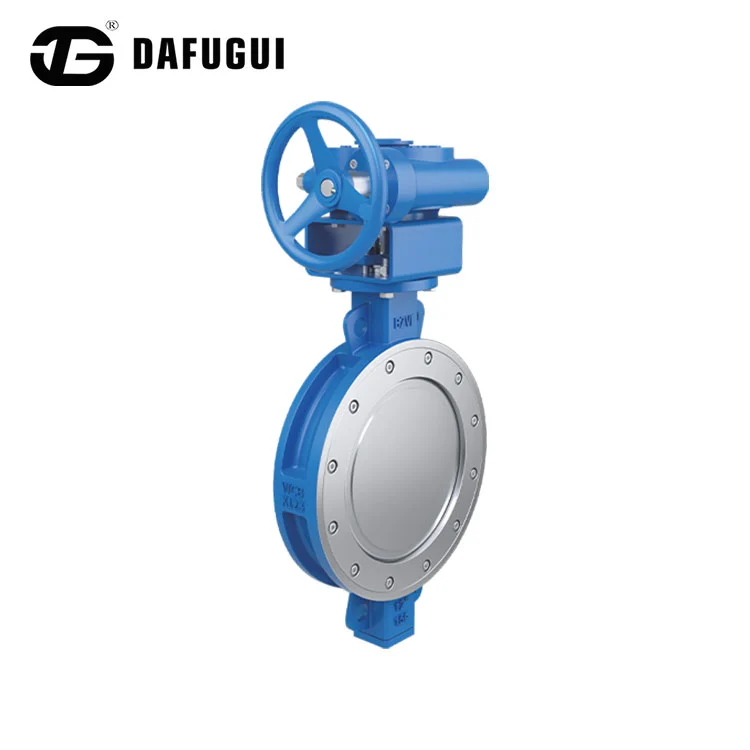

Hochleistungs-Absperrklappe

Hochleistungs-Absperrklappen von Dafugui bestehen hauptsächlich aus Ventilkörpern, Ventilplatten, Ventilschäften und Dichtungsringen und werden häufig in Branchen wie der Erdöl-, Chemie-, Energie- und Wasseraufbereitung eingesetzt. Unsere Hochleistungs-Absperrklappen erfüllen nationale Qualitätsstandards, verfügen über Flanschanschlüsse, sind für Ölmedien geeignet und verfügen über einen umfassenden After-Sales-Service. Wir bieten sofort verfügbare Lagerbestände an. Bitte kontaktieren Sie uns für weitere Informationen und um die besten Lösungen für Sie zu finden.

Produktparameter

Unterschied zu gewöhnlichen Absperrklappen

In der bestehenden Absperrklappentechnologie verwenden herkömmliche Produkte meist Materialien wie Gummi und PTFE als Dichtungsstruktur. Aufgrund ihrer inhärenten Konstruktionsmerkmale können diese Absperrklappen jedoch die strengen Anforderungen an hohe Temperatur, hohen Druck, Korrosionsbeständigkeit und Verschleißfestigkeit nicht erfüllen.

Die fortschrittlichere Hochleistungs-Absperrklappe verfügt über ein integriertes Ventilkörper- und Sitzdesign. Die Ventilsitzdichtfläche ist mit einem temperatur- und korrosionsbeständigen Legierungsmaterial überzogen und der Ventilteller ist mit mehrlagigen Weichschichtdichtringen ausgestattet.

Hochleistungs-Absperrklappen verfügen im Vergleich zu herkömmlichen Absperrklappen nicht nur über den zentralen Vorteil einer hohen Temperaturbeständigkeit, sondern sind auch einfacher zu bedienen, ohne Reibungsverluste beim Öffnen und Schließen. Beim Schließen erhöht sich synchron das Drehmoment des Übertragungsmechanismus, wodurch ein präziser Dichtungsausgleich erreicht wird, was die Dichtungssicherheit der Absperrklappe deutlich verbessert und die Lebensdauer des Produkts effektiv verlängert.

Technische Vorteile

1. Doppelt/dreifach exzentrisches Design sorgt für null Leckage

2. Geringe Reibung und lange Lebensdauer; Bei sachgemäßer Verwendung kann die Lebensdauer 100.000 Zyklen überschreiten

3. Beständig gegen hohen Druck und hohe Temperatur

4. Geringer Strömungswiderstand, geringe Größe und geringes Gewicht, unterstützt die automatisierte Steuerung.

In der bestehenden Absperrklappentechnologie verwenden herkömmliche Produkte meist Materialien wie Gummi und PTFE als Dichtungsstruktur. Aufgrund ihrer inhärenten Konstruktionsmerkmale können diese Absperrklappen jedoch die strengen Anforderungen an hohe Temperatur, hohen Druck, Korrosionsbeständigkeit und Verschleißfestigkeit nicht erfüllen.

Technische Klassifizierung und Strukturanalyse

Hochleistungs-Absperrklappen werden aufgrund ihrer exzentrischen Struktur in drei Typen eingeteilt, von denen jeder seine eigenen Anwendungsszenarien aufweist:

1. Einzelexzentrische Absperrklappe: Der Ventilschaft weicht von der Mittellinie des Ventilkörpers ab, wodurch der Verschleiß des Ventilsitzes verringert wird. Geeignet für Niederdruck-, Normaltemperatur- und wenig korrosive Flüssigkeiten sowie Wasserversorgungs- und -abflusssysteme.

2. Doppelexzentrische Absperrklappe: Der Ventilschaft weicht sowohl von der Mittellinie des Ventilkörpers als auch von der Mittellinie der Dichtfläche ab, wodurch die Dichtleistung verbessert und das Betriebsdrehmoment verringert wird. Geeignet für mittelhohe Druck- und Mitteltemperaturbedingungen wie städtische Wasserversorgung und Abwasserbehandlung.

3. Dreifach exzentrische Absperrklappe: Dem doppelt exzentrischen Design wird eine zusätzliche Winkelexzentrizität hinzugefügt, wodurch eine „keilförmige Kompression“ der Dichtfläche erreicht wird, die Öffnungsreibung eliminiert und keine Leckage erreicht wird. Geeignet für Hochdruck-, Hochtemperatur- und stark korrosive Medien wie in Öl-, Erdgas- und chemischen Prozessen.
