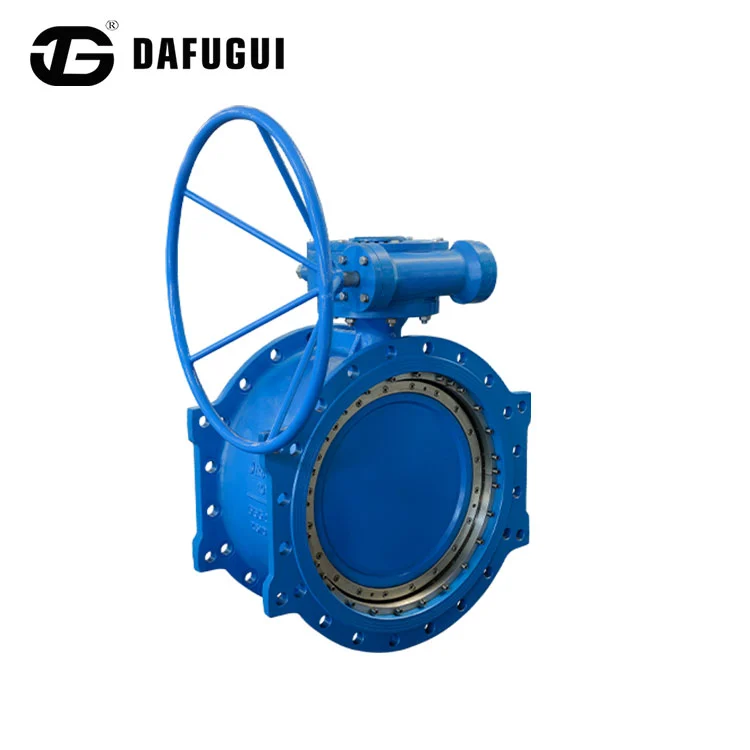

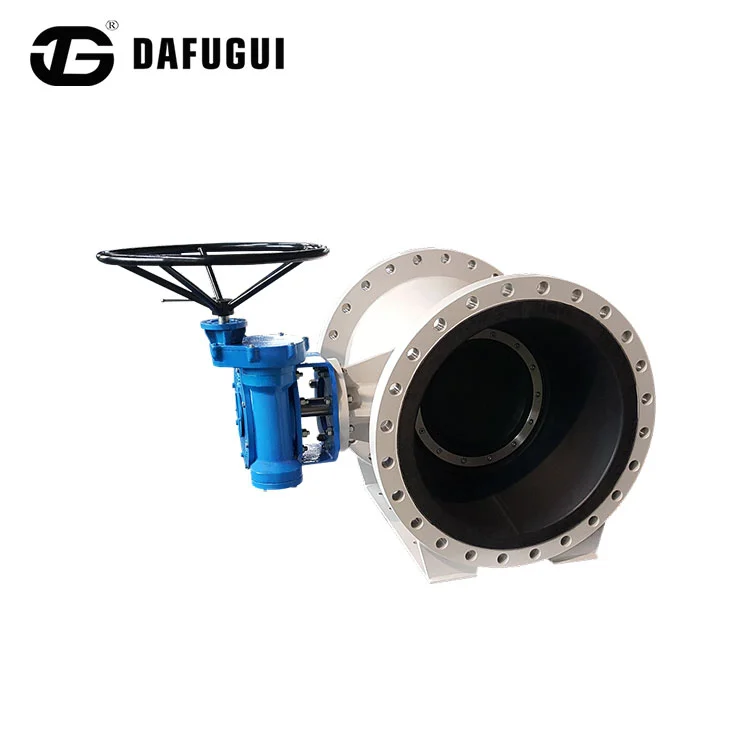

Absperrklappe mit elastischem Sitz

Diese Dafugui-Absperrklappe mit elastischem Sitz ist von hoher Qualität und langlebig. Es verwendet eine Metall-Metall- oder Verbundplatten-Dichtungsstruktur und erreicht durch einen flexiblen Edelstahl-Dichtungsring eine Leckagefreiheit. Es kann eine dichte Abdichtung aufrechterhalten und bleibt auch bei hohen oder niedrigen Temperaturen unverformt.

Produktparameter

Analyse und Probleme

Die Absperrklappe mit elastischem Sitz besteht aus Hauptkomponenten wie Ventilkörper, Ventilplatte, Ventilschaft, elastischem Sitz und Druckring.

Aufbau und Funktion des Druckrings: Die Seite des Druckrings bildet mit dem Ventilkörper und dem Rohrflansch eine Dichtpaarung. An der Seite sind Bolzenlöcher vorhanden; Mit Schrauben wird der Druckring festgezogen, der Ventilsitz gesichert und mit dem Ventilkörper integriert, um die gesamte Baulänge des Ventils zu bilden.

Aufgrund der Bolzenlöcher auf der Seite des Druckrings verringert sich der wirksame Durchmesser der Dichtfläche. Die meisten Anwender verwenden Aufsteckflansche, deren nominaler Innendurchmesser 10–20 mm größer ist. Dadurch verringert sich die wirksame Dichtfläche. Wenn Ventil und Rohrflansch beim Einbau nicht konzentrisch sind, wird das Ventil falsch ausgerichtet und drückt gegen die Schraubenlöcher. In diesem Fall liegen die Schraubenlöcher innerhalb der Innenbohrung des Rohrflansches frei, was zu Undichtigkeiten führt. Die Leckage ist dadurch gekennzeichnet, dass das Medium an der Rückseite des Druckrings austritt.

Vorsichtsmaßnahmen bei der Annahme

Bei der Prüfung und Abnahme traten aus baulichen Gründen Undichtigkeiten auf, die den Anwender dazu veranlassten, den Hersteller über die Nichteinhaltung zu informieren. Nach der Kommunikation überstanden die Produkte die Inspektion jedoch reibungslos und funktionierten ohne Probleme. Daher werden die folgenden Vorsichtsmaßnahmen bereitgestellt, um Benutzern zu helfen, elastische Sitze besser zu verstehen und zu verwenden.

1. Wenn Sie eine Absperrklappe mit elastischem Sitz testen, legen Sie diese flach hin, wobei die Druckringseite nach oben zeigt. Platzieren Sie auf dieser ebenen Fläche eine Druckplatte, die ungefähr die gleiche Größe hat wie der Außendurchmesser des Flansches und des Ventildurchmessers. Bei Verwendung einer Druckprüfmaschine sollten die Druckklauen gegen diese Druckplatte drücken, um eine gleichmäßige Druckverteilung auf den Druckring auf einer Seite des Ventilkörpers zu gewährleisten.

2. Bei der Prüfung mit einem Blindflansch werden elastische, hartdichtende Zwischenflansch-Absperrklappen im Allgemeinen mit zwei zusammengeklemmten Flanschen geprüft. Bei Absperrklappen mit Flansch und elastischem Sitz verwenden Benutzer manchmal nur einen Flansch an der Unterseite, um sie mit der Klappe zu verschrauben. In diesem Fall müssen die Befestigungsschrauben am Druckring am Ventilgehäuse dem vollen Druck des Mediums standhalten.

Die oben genannten Punkte sind häufige Probleme, die während der Installation auftreten. Das Verständnis unserer Ventilstruktur erleichtert die Installation und gewährleistet die korrekte Verwendung der elastischen, hartdichtenden Absperrklappe.

Anwendungen und Funktionen

Die Absperrklappe mit elastischem Sitz nutzt einen flexiblen Dichtungsring aus Edelstahl, der am Ventilkörper montiert ist, um eine echte Leckagefreiheit zu erreichen:

1. Einstellbare Dichtung, leckagefrei für 100.000 Zyklen;

2. Spezielle Dichtungsstruktur, keine Spannungsverformung unter hohen und kalten Bedingungen, wodurch keine Leckage erreicht wird;

3.Dreidimensionale exzentrische Struktur, die Dichtungen öffnet sich sofort und schließt die Dichtungen sofort bei Kontakt;

4. Axiale Positionierungsvorrichtung, die das Problem einer leichten Leckage aufgrund des Verschleißes der axialen Dichtfläche löst; der Antrieb kann in jede Richtung eingebaut werden;

5. Geeignet für den Einsatz in sauberen Rohrleitungen in der Lebensmittel-, Pharma- und Chemieindustrie sowie im industriellen Umweltschutz, in der Wasseraufbereitung, in Hochhäusern sowie in Wasserversorgungs- und -entwässerungsleitungen zum Öffnen, Schließen oder Regulieren des Medienflusses.
