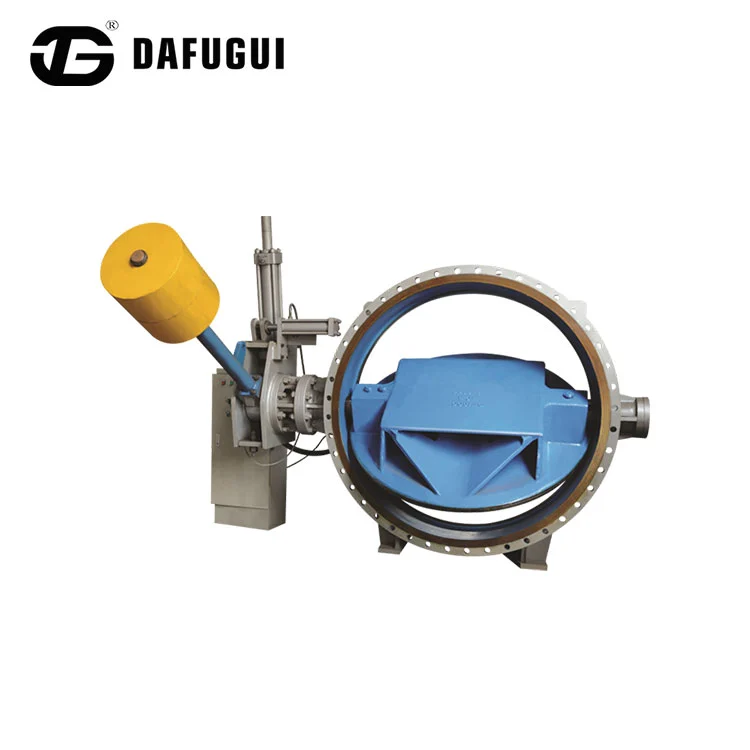

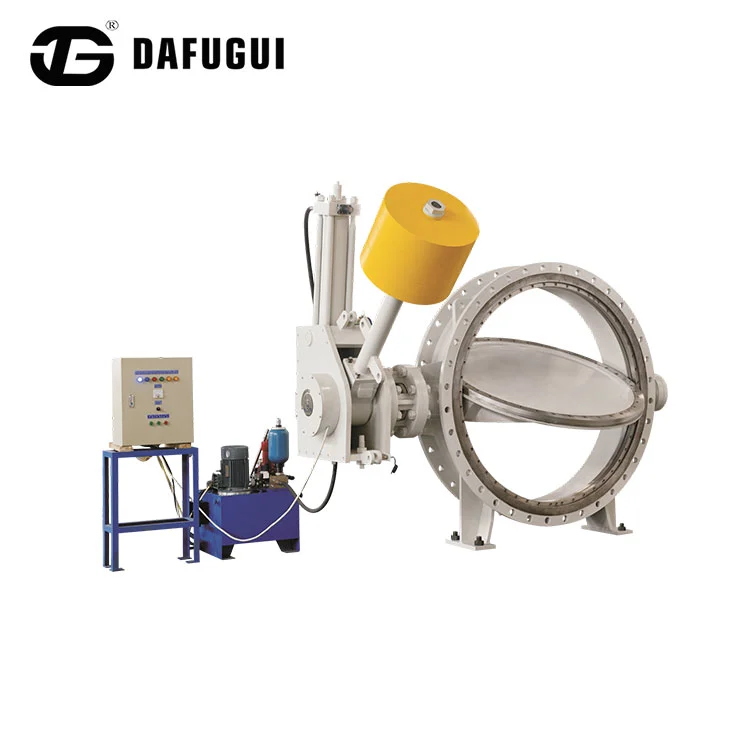

Rückschlagventil für hydraulische Steuerung

Die potentielle Energie des Gegengewichts liefert die Kraft zum Schließen des Ventils. Nachdem die Ölpumpe gestartet ist, treibt unter Druck stehendes Öl den Kolben im Ölzylinder an. Der Kolben und der Hebel arbeiten zusammen, um das Gegengewicht anzuheben und die Ventilöffnung abzuschließen.

Produktparameter

Funktionsprinzip

1. Antriebsmechanismus

Die potentielle Energie des Gegengewichts liefert die Kraft zum Schließen des Ventils. Nachdem die Ölpumpe gestartet ist, treibt unter Druck stehendes Öl den Kolben im Ölzylinder an. Der Kolben und der Hebel arbeiten zusammen, um das Gegengewicht anzuheben und die Ventilöffnung abzuschließen.

2. Ventilöffnungskontrolle

Kreiselpumpenbetrieb: Verzögertes Öffnen des Ventils nach Pumpenstart.

Axialpumpenbetrieb: Pumpe und Ventil starten synchron, oder das Ventil öffnet zuerst teilweise.

Betrieb der hydraulischen Turbine: Vordruckentlastung des Bypassventils, Öffnen des Hauptventils, Starten der Turbine.

3. Druckhaltesystem

Automatische Druckhaltung beim Öffnen des Ventils; Speicherdruckbereich: 20–32 MPa. Automatische Wiederauffüllung des Ölpumpendrucks, wenn der Druck auf die Unterdruckschwelle sinkt.

5. Notbetrieb

Die potentielle Energie des Gegengewichts treibt das stufenweise Schließen des Ventils an:

Schnellschließstufe: Unterbricht 70 % des Wasserdurchflusses.

Langsame Schließphase: Die verbleibenden 30 % schließen langsam. Die zweistufige Pufferung verhindert Wasserschläge.

5. Notbetrieb

Der manuelle Pumpenbetrieb ermöglicht den stromlosen Start der hydraulischen Rückschlagklappe. Das Öffnen des Absperrventils zwingt das Gegengewicht dazu, die Rückschlagklappe der hydraulischen Steuerung zu schließen.

Zweck

Die hydraulische Rückschlagklappe ist für den Einbau am Pumpenauslass in Wasser-Medium-Rohrleitungen konzipiert und fungiert sowohl als Absperrventil als auch als Rückschlagventil. Seine Schließzeit und -geschwindigkeit sind einstellbar, um Wasserschlageffekte zu eliminieren oder zu reduzieren und einen Rückfluss des Arbeitsmediums zu verhindern.

Merkmale und Vorteile

1. Die Rückschlagklappe der hydraulischen Steuerung wird durch die potenzielle Energie des Gegengewichts hydraulisch betätigt und geschlossen und sorgt so für eine hervorragende und zuverlässige Betriebsleistung.

2. Die hinter der Pumpe installierte hydraulische Rückschlagklappe kann als Absperrklappe oder Rückschlagventil verwendet werden. Sein Strömungswiderstandskoeffizient beträgt nur 30 % desjenigen der oben genannten Ventile, was eine deutliche Energieeinsparung bedeutet.

3. Das Gegengewicht ist mit einer Feststellvorrichtung ausgestattet. Wenn die Rückschlagklappe der hydraulischen Steuerung die angegebene Position erreicht, sollte der Gegengewichtsarm mit einem Sicherungsstift verriegelt werden, um zu verhindern, dass das Gegengewicht zurückfällt und das Ventil schließt.

4. Der hydraulische Aktuator ist mit einem Druckspeicher zur Speicherung von Drucköl zum Druckausgleich im Falle einer Leckage ausgestattet.
