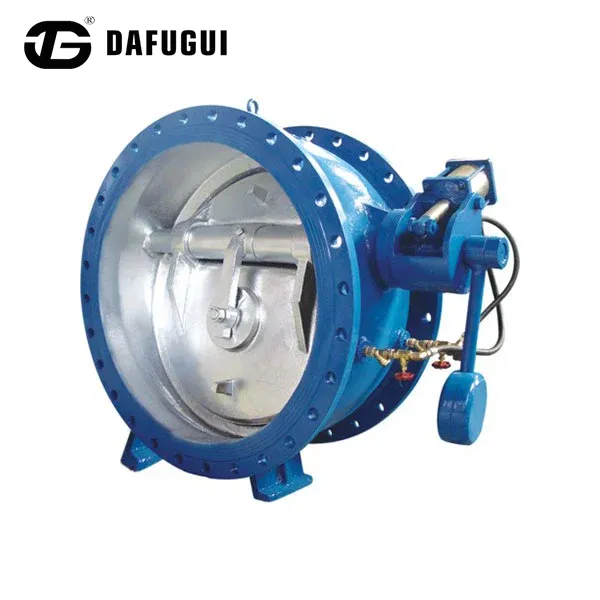

Gegengewichts-Absperrklappen-Rückschlagventil mit langsam schließendem Mechanismus

Das Dafugui-Gegengewichts-Schmetterlingspuffer-Rückschlagventil mit langsam schließendem Mechanismus kombiniert schwerkraftunterstützte Schließkraft mit hydraulischer Puffertechnologie, um einen stabilen, nicht zuschlagenden Verschluss ohne externe Stromversorgung zu erreichen.

Wenn der Pumpenbetrieb unerwartet stoppt, erzeugt das Gegengewicht ein anfängliches Schließdrehmoment, um den Ventilteller in die geschlossene Position zu treiben. Während der letzten Schließphase steuert die hydraulische Dämpfungsvorrichtung die Geschwindigkeit der Scheibenbewegung, wodurch plötzliche Unterbrechungen des Durchflusses reduziert und Wasserschlageffekte minimiert werden.

Das Ventil wird in der Ventilproduktionsanlage von Dafugui hergestellt und unterstützt Materialkonfigurationen aus Sphäroguss, Gussstahl und Edelstahl für unterschiedliche Rohrleitungsmedien und Betriebsbedingungen.

Funktionsprinzip und langsame Schließkontrolle

Schwerkraftunterstütztes Schließen durch Gegengewicht

An der Ventilwelle ist ein externer Gegengewichtsarm angebracht, der durch die Schwerkraft ein kontinuierliches Schließmoment liefert. Im Gegensatz zu elektrisch gesteuerten Stellantrieben arbeitet das Gegengewichts-Schmetterlingspuffer-Rückschlagventil mit langsamem Schließmechanismus automatisch bei Stromausfall oder Notabschaltung der Pumpe.

Die Position des Gegengewichts kann entlang des Hebelarms angepasst werden, um die Schließeigenschaften je nach Rohrleitungsdruck, Strömungsgeschwindigkeit und Installationsanforderungen zu ändern.

Hydraulische Dämpfung für kontrolliertes Schließen

Während der anfänglichen Schließphase bewegt sich der Ventilteller aufgrund der Rückströmungskraft und der Wirkung des Gegengewichts schnell.

Wenn sich die Scheibe der Sitzposition nähert, steuert der hydraulische Dämpfungszylinder die endgültige Schließgeschwindigkeit, indem er den Ölfluss durch das interne Drosselsystem reguliert.

Dieser zweistufige Abschlussprozess hilft:

Reduzieren Sie den Aufprall des Ventiltellers auf den Sitz

Druckschwankungen minimieren

Verbessern Sie die Lebensdauer der Dichtungskomponenten

Reduzieren Sie Vibrationen in großen Rohrleitungssystemen

Dafugui-Markenvorteil: Wettbewerbsvorteil gegenüber Mitbewerbern

• Synergie des Industrieclusters:Dafugui liegt im Bezirk Longwan in Wenzhou, Chinas Ventilstadt, und nur 3 km vom Flughafen Wenzhou entfernt. Dafugui profitiert von einer unübertroffenen lokalen Lieferkette und effizienten internationalen Versandrouten.

• Integrierte 5.000 m² große Produktionsstätte:Gehäusegussbearbeitung, CNC-Endbearbeitung, automatisiertes Schweißen und Druckprüfung unter einem Dach ermöglichen es uns, Aufschläge für Zwischenhändler zu eliminieren und wettbewerbsfähige Preise direkt ab Werk zu liefern.

• Moderne Maschineninvestition:Durch den Einsatz großer Formenbearbeitungszentren, hochpräziser CNC-Drehmaschinen und automatisierter Schweißlinien erzielt Dafugui eine höhere Produktionspräzision und kürzere Durchlaufzeiten als regionale Montagewerkstätten.

Technische Spezifikationen

Qualitätsprüfung und -prüfung

Jedes Dafugui-Gegengewichts-Absperrklappen-Rückschlagventil mit langsam schließendem Mechanismus durchläuft vor dem Versand Inspektionsverfahren:

Hydrostatischer Drucktest

Ventilkörper werden gemäß den geltenden Normen unter hydrostatischem Druck getestet, um die Druckfestigkeit und strukturelle Integrität zu überprüfen.

Sitzdichtheitstest

Die Dichtleistung wird unter Nenndruckbedingungen überprüft, um eine zuverlässige Absperrleistung zu bestätigen.

Leistungstest der hydraulischen Dämpfung

Schließhub und Dämpfungseigenschaften werden überprüft, um einen reibungslosen Betrieb des langsam schließenden Mechanismus sicherzustellen.

Maßprüfung

Kritische Komponenten, darunter:

Ventilschaft

Scheibenposition

Flanschabmessungen

Gegengewichtsgestänge

werden vor der Endmontage gemessen.

Häufig gestellte Fragen

Was passiert, wenn ein Stromausfall die Hauptpumpen unerwartet stoppt?

Der Gegengewichtsmechanismus senkt sich aufgrund der Schwerkraft automatisch ab, wenn der Vorwärtsfluss stoppt, und leitet so den sofortigen Verschluss ein, ohne dass externe Elektrizität oder manuelle Eingriffe erforderlich sind.

Kann das Gegengewichts-Schmetterlingspuffer-Rückschlagventil mit langsam schließendem Mechanismus in unbehandelten Rohwasserleitungen verwendet werden?

Ja, wenn es mit einem epoxidbeschichteten Sphärogussgehäuse und einem Edelstahlschaft ausgestattet ist, verarbeitet es rohes Flusswasser und Regenwasserabfluss mit milden Schwebstoffen, ohne zu kleben.

Wie sind die Preise von Dafugui im ​​Vergleich zu europäischen Ventillieferanten?

Durch die Nutzung des ausgereiften industriellen Ökosystems und der integrierten Fabrikabläufe von Wenzhou liefert Dafugui CE- und API-konforme Ventilpakete zu deutlich reduzierten Beschaffungsvorlaufzeiten und Kostenpunkten.
