Robustes, stoßdämpfendes Schmetterlings-Rückschlagventil
  • Robustes, stoßdämpfendes Schmetterlings-RückschlagventilRobustes, stoßdämpfendes Schmetterlings-Rückschlagventil

Robustes, stoßdämpfendes Schmetterlings-Rückschlagventil

Die vom chinesischen Hersteller Dafugui gelieferte robuste, stoßdämpfende Absperrklappen-Rückschlagventilausrüstung kontrolliert schwere Flüssigkeitsstöße in industriellen Netzwerken. Dieses werkseitig hergestellte Ventil ist mit einem verstärkten Polstersitz ausgestattet und sichert Hochdruck-Pumpleitungen.
    Industrielle Rückschlagventillösung

    Robustes, stoßdämpfendes Schmetterlings-Rückschlagventil für industrielle Rohrleitungssysteme

    Das robuste, stoßdämpfende Absperrklappen-Rückschlagventil von Dafugui wurde für anspruchsvolle Flüssigkeitskontrollumgebungen entwickelt, in denen häufige Druckschwankungen und hohe Strömungsgeschwindigkeiten einen verbesserten mechanischen Schutz erfordern.

    Im Vergleich zu herkömmlichen Rückschlagklappen umfasst diese Konstruktion einen verstärkten Ventilkörper, eine hochfeste Schaftbaugruppe und eine Dämpfungsstruktur in der Nähe des Dichtungsbereichs. Bei Rückströmung absorbiert der Kissenmechanismus einen Teil des Schließstoßes der Scheibe und trägt so dazu bei, die mechanische Belastung der Ventilkomponenten und angeschlossenen Rohrleitungssysteme zu reduzieren.

    Das Ventil unterstützt Konfigurationen aus Gussstahl, Edelstahl und Sphäroguss, je nach Betriebsdruck, Flüssigkeitseigenschaften und Korrosionsanforderungen. Entdecken Sie unsereRückschlagventilbereichUndKategorien von Industrieventilen.

    Heavy Duty Shock Absorbing Butterfly Cushion Check Valve
    Aufbau und Funktion

    Robuste Konstruktion und Stoßdämpfungsdesign

    01

    Verstärkte Ventilkörperstruktur

    Der Körper des robusten, stoßdämpfenden Rückschlagventils mit Absperrklappe verfügt über eine erhöhte Wandstärke und ein optimiertes Gussdesign, um die Beständigkeit gegen Folgendes zu verbessern:

    • Vibration der Rohrleitung
    • Druckwechsel
    • Äußere mechanische Belastung
    • Wärmeausdehnungslasten

    Kritische Karosseriebereiche können je nach Projektanforderungen durch Dimensionsüberprüfung und zerstörungsfreie Tests geprüft werden.

    Kissensitz-Stoßdämpfungssystem

    Hinter dem Dichtungsbereich ist eine verstärkte Polsterstruktur angebracht, um die Schließstoßenergie zu absorbieren, wenn sich die Scheibe der Sitzposition nähert.

    Das Dämpfungssystem hilft:

    • Reduzieren Sie den Aufprall auf den Scheibensitz
    • Geringere Vibrationsübertragung
    • Welle und Dichtungsteile schützen
    • Verbessern Sie die Betriebsstabilität bei häufigem Radfahren

    Hochfeste Wellen- und Lagerbaugruppe

    Der Ventilschaft besteht aus Edelstahlmaterialien, einschließlich der Optionen 410, 304 oder 316.

    Übergroße Wellenabmessungen in Kombination mit PTFE-ausgekleideten oder Bronzebuchsen bieten:

    • Sanfte Scheibenrotation
    • Reduzierter mechanischer Verschleiß
    • Verbesserte Widerstandsfähigkeit gegen Differenzdruckbelastungen

    Materialoptionen für unterschiedliche Servicebedingungen

    Das Ventil unterstützt Konfigurationen aus Gussstahl, Edelstahl und Sphäroguss. Die endgültige Materialauswahl sollte auf dem Betriebsdruck, den Flüssigkeitseigenschaften, den Korrosionsanforderungen und der Projektspezifikation basieren.

    Auswahlreferenz

    Leitfaden für Branchenanwendungen

    02
    Industrie Betriebszustand Empfohlene Konfiguration Nutzen
    Wärmekraftwerk Kühlwasserzirkulation, Druckwechsel WCB-Körper + Edelstahlverkleidung Verbesserte Haltbarkeit bei wiederholtem Betrieb
    Chemische Verarbeitung Ätzende Industrieflüssigkeiten CF8M / CF3M Edelstahl Erhöhte Korrosionsbeständigkeit
    Entwässerung im Bergbau Abrasives Wasser mit hohem Durchfluss Gehäuse aus Sphäroguss + verschleißfeste Verkleidung Reduziertes Erosionsrisiko
    Industrielles Wassersystem Pumpenauslassleitungen Robuste Polsterstruktur Reduzierter hydraulischer Einfluss

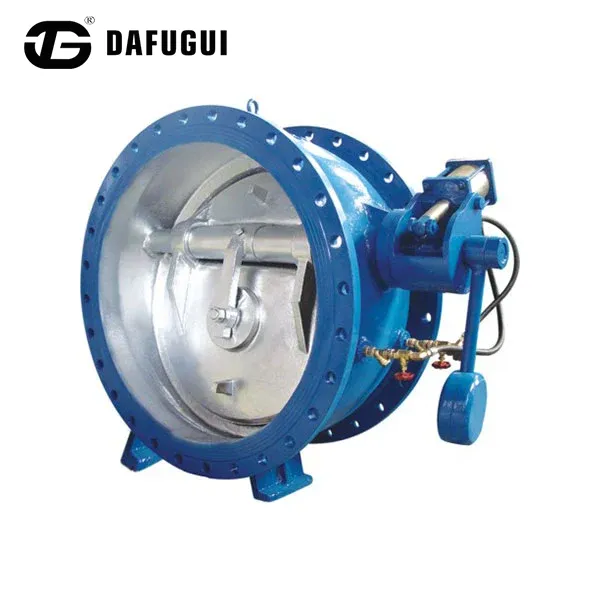

    Butterfly Buffer Check Valve
    Produktdaten

    Technische Spezifikationen

    03

    Die folgenden Spezifikationen sind den mitgelieferten Produktinformationen entnommen. Bitte bestätigen Sie den technischen Wortlaut und die geltenden Standards vor der endgültigen Auswahl der Ausrüstung mit dem Projektteam.

    Nennleistung 1,0-2,5 Billionen Hex
    Nenndurchmesser 50-1400 mm
    Arbeitstemperatur 0-80°C
    Anwendbarer Dienst Heimisches Wasser, Teichwasser usw.
    Körpermaterial Gehäusematerial: Kugeltinteneisen, Eisen oder Stahl erhältlich
    Verbindungsmethode Rechtlicher Zusammenhang
    Ansou-Position Suihan-Ausgangsrohr
    Dafugui-Unterstützung

    Dafugui-Markenvorteil: Kundendienst und technische Beratung

    Technische Dokumentation und Serviceunterstützung stehen zur Verfügung, um Kunden bei der Koordinierung von Installation, Inbetriebnahme und laufender Wartung zu unterstützen.

    Umfangreiche technische Handbücher

    Zu jeder Lieferung eines robusten, stoßdämpfenden Absperrklappen-Rückschlagventils gehören umfassende Konstruktionszeichnungen, Diagramme zur Reihenfolge der Schraubenanzugsmomente und Handbücher zur Pufferwartung.

    Ausrichtungsberatung aus der Ferne und vor Ort

    Unser Engineering-Team bietet Video-Setup-Unterstützung und technische Beratung, um die Projektteams der Kunden bei der Installation und Inbetriebnahme vor Ort zu unterstützen.

    Schnell reagierender Ersatzteilbestand

    Wir unterhalten ein Lager mit wichtigen internen Komponenten, Dichtungen und Wellen und ermöglichen so einen schnellen weltweiten Versand, um Ausfallzeiten beim Kunden zu minimieren.

    Produktfragen

    Häufig gestellte Fragen

    Welche Wartung erfordert das interne stoßdämpfende Kissen im Laufe der Zeit?

    Der Polsterbereich erfordert nur minimale Routinepflege. In der Regel reicht es aus, Sitzdichtungen und Wellenpackungen während der geplanten jährlichen Wartungsarbeiten der Anlage zu überprüfen.

    Widersteht dieses robuste, stoßdämpfende Schmetterlingskissen-Rückschlagventil der Hochgeschwindigkeits-Flüssigkeitserosion?

    Ja, der interne Strömungsweg ist optimiert, um Turbulenzen zu minimieren, und kritische Dichtkanten können für schwere abrasive Bedingungen mit Hartbeschichtungslegierungen wie Stellite überzogen werden.

    Wie schnell reagiert das technische Serviceteam von Dafugui auf Anfragen vor Ort?

    Unsere engagierte Post-Sales-Engineering-Gruppe wertet Feldanfragen aus und bietet innerhalb von 24 Stunden technische Beratung oder Diagnoseunterstützung.
