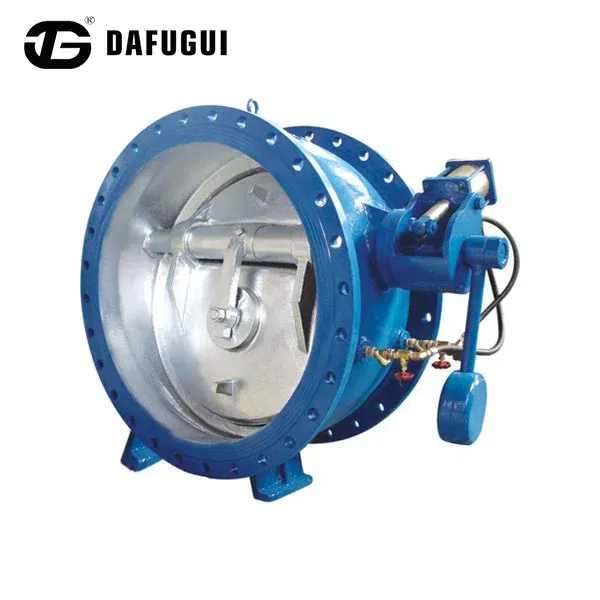

Schmetterlingspuffer-Rückschlagventil mit hydraulischem Dämpfungszylinder

Das Butterfly-Puffer-Rückschlagventil mit hydraulischem Dämpfungszylinder wird direkt vom chinesischen Hersteller Dafugui geliefert und bietet eine zuverlässige Rückflusskontrolle für stark beanspruchte kommunale und industrielle Rohrleitungen. Es funktioniert nahtlos in den Größen DN50–DN1400 und nutzt eine zweistufige hydraulische Pufferung, um Druckstöße ohne Beeinträchtigung der Systemeffizienz zu bewältigen.

Das Ventil wird mit Gehäuseoptionen aus Sphäroguss, Gussstahl oder Edelstahl hergestellt und eignet sich für Wassertransportleitungen, Abwassersysteme, Kühlwasserzirkulationsnetze und industrielle Flüssigkeitsanwendungen. Dafugui bietet maßgeschneiderte hydraulische Anpassungen basierend auf dem Rohrleitungsdruck, den Pumpeneigenschaften und den Betriebsanforderungen.

Funktionsprinzip der hydraulischen Puffersteuerung

Zweistufiges Schließdesign

Wenn das Butterfly-Puffer-Rückschlagventil mit hydraulischem Dämpfungszylinder stoppt oder sich die Strömungsrichtung ändert, beginnt die Ventilscheibe unter der Rückströmungskraft automatisch zu schließen.

In der ersten Phase werden etwa 70–80 % des Scheibenwegs schnell abgeschlossen, um einen übermäßigen Rückfluss zu verhindern.

In der zweiten Stufe steuert der externe hydraulische Dämpfungszylinder die endgültige Schließbewegung, sodass sich die Scheibe allmählich dem Ventilsitz nähert.

Hydraulikzylinder-Dämpfungsmechanismus

Der Hydraulikzylinder arbeitet durch kontrollierte Ölverdrängung. Wenn sich die Ventilwelle in Richtung der Schließposition dreht, drückt die Kolbenbewegung Hydrauliköl durch einen einstellbaren Drosselkanal.

Dadurch entsteht ein einstellbarer Widerstand, der die endgültige Schließgeschwindigkeit verlangsamt und dazu beiträgt, Druckschwankungen im Rohrleitungssystem zu reduzieren.

Leistung zur Reduzierung von Wasserschlägen

Durch die Steuerung der letzten Schließphase trägt der hydraulische Dämpfungsmechanismus dazu bei, plötzliche Strömungsunterbrechungen zu minimieren und das Risiko schädlicher Druckstöße in Fernrohrleitungen zu verringern.

Designstandards und Konformität

Hauptmerkmale

Einstellbare hydraulische Schließsteuerung

Mit dem seitlich angebrachten Hydraulikzylinder können Ingenieure die Schließgeschwindigkeit entsprechend der Rohrleitungslänge, den Abschalteigenschaften der Pumpe und dem Betriebsdruck anpassen.

Dadurch eignet sich das Ventil für verschiedene Wasserversorgungsnetze und industrielle Flüssigkeitssysteme, die eine individuelle Schließleistung erfordern.

Nicht zuschlagender Rückflussschutz

Der kontrollierte Schließmechanismus reduziert den plötzlichen Aufprall der Scheibe auf den Ventilsitz und trägt so zur Verlängerung der Lebensdauer und zur Aufrechterhaltung eines stabilen Rohrleitungsbetriebs bei.

Hochleistungs-Absperrklappenstruktur

Das Schmetterlingsscheibendesign sorgt für kompakte Abmessungen, geringeren Platzbedarf für die Installation und einen zuverlässigen Betrieb in Rohrleitungssystemen mit großem Durchmesser.

Mehrere Materialoptionen

Dafugui liefert je nach Anwendungsbedingungen verschiedene Materialien für Gehäuse und Innenkomponenten:

• Sphäroguss GGG40/GGG50 für allgemeine Wasseranwendungen
• WCB aus Gussstahl für Industriesysteme mit höherem Druck
• Edelstahl CF8/CF8M für Umgebungen mit korrosiven Medien

Qualitätskontrolle und Prüfung

Jeder DafuguiSchmetterlingspuffer-Rückschlagventilwird vor dem Versand einer Inspektion unterzogen:

Hydrostatischer Schalentest

Ventilkörper werden gemäß den Anforderungen der API 598 unter hydraulischem Druck getestet, um die strukturelle Festigkeit und Druckbeständigkeit zu überprüfen.

Sitzdichtheitstest

Es werden bidirektionale Dichtungstests durchgeführt, um die Dichtheit des Ventils zu bestätigen und unerwünschten Rückfluss zu verhindern.

Maßprüfung

Kritische Komponenten wie Ventilwellen, Scheibendichtflächen und Flanschabmessungen werden mit Präzisionsmessgeräten geprüft.

Beschichtungsinspektion

Die Dicke der inneren und äußeren Epoxidbeschichtung wird gemessen, um die Korrosionsschutzleistung sicherzustellen.

Industrielle Anwendungen

Kommunale Wasserversorgungssysteme

Das Ventil wird nach Pumpstationen und entlang von Übertragungsleitungen installiert und hilft dabei, den Rückfluss zu kontrollieren und Druckschwankungen beim Abschalten der Pumpe zu reduzieren.

Abwasserbehandlungs- und Transferleitungen

Geeignet für Abwassersysteme, bei denen eine zuverlässige Rückflussverhinderung und ein korrosionsbeständiger Schutz erforderlich sind.

Kühlwassersysteme für Kraftwerke

Wird in Kühlwasserzirkulationsleitungen zum Schutz von Pumpen und zur Aufrechterhaltung einer stabilen Strömungsrichtung verwendet.

Industrielle Prozesspipelines

Anwendbar für Industriewasser, aufbereitetes Abwasser und andere nicht aggressive Flüssigkeitssysteme, die einen kontrollierten Ventilverschluss erfordern.

Vorteile der Dafugui-Herstellung

Präzisionsbearbeitungsfähigkeit

Dafugui verwendet CNC-Bearbeitungsgeräte zur Bearbeitung von Ventilkörpern, Wellen, Scheiben und Dichtungskomponenten und sorgt dabei für Maßgenauigkeit und Montagekonsistenz.

Kundenspezifische hydraulische Einstellung

Die Parameter des Hydraulikzylinders können wie folgt konfiguriert werden:

• Pipelinelänge
• Pumpenkapazität
• Statischer Druck
• Strömungsgeschwindigkeit
• Erforderliche Schließzeit

Integrierte Fertigung und Qualitätskontrolle

Ventilguss, Bearbeitung, Montageprüfung, Druckprüfung und Beschichtungsprüfung werden durch einen integrierten Herstellungsprozess gesteuert.

Technische Spezifikationen

Häufig gestellte Fragen

Wie verbessert ein hydraulischer Dämpfungszylinder ein Absperrklappenventil?

Ein Schmetterlingspuffer-Rückschlagventil mit hydraulischem Dämpfungszylinder steuert die endgültige Schließgeschwindigkeit des Ventiltellers. Im Vergleich zu herkömmlichen mechanischen Schließmethoden bietet es einen einstellbaren Widerstand während des Endhubs und trägt so dazu bei, plötzliche Druckänderungen durch schnelles Schließen des Ventils zu reduzieren.

Kann die hydraulische Schließgeschwindigkeit nach der Installation angepasst werden?

Ja. Das Hydrauliksystem kann mit einstellbaren Drosselkomponenten ausgestattet werden, sodass das Wartungspersonal die Schließeigenschaften an die tatsächlichen Betriebsbedingungen der Rohrleitung anpassen kann.

Welche Materialien stehen für korrosive Anwendungen zur Verfügung?

Dafugui bietet CF8/CF8M-Komponenten aus Edelstahl und korrosionsbeständige Beschichtungsoptionen für Anwendungen mit Abwasser, Industrieflüssigkeiten oder Umgebungen, die einen verbesserten Korrosionsschutz erfordern.

Welche Prüfdokumente stehen für Exportaufträge zur Verfügung?

Dafugui kann gemäß den Projektanforderungen des Kunden Inspektionsprotokolle, Drucktestberichte, Materialdokumentation und Inspektionsunterstützung durch Dritte bereitstellen.
