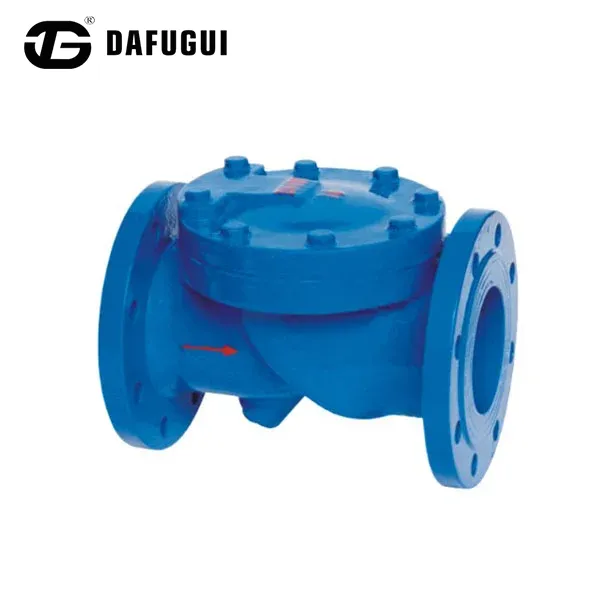

Was ist ein Gummischeiben-Rückschlagventil und wie gewährleistet es eine zuverlässige Rückflussverhinderung?

Funktionsprinzip: Wie sich die Scheibe abdichtet und öffnet

A Gummischeiben-Rückschlagventilfunktioniert nach einem elegant einfachen mechanischen Prinzip: Der Flüssigkeitsdruck selbst erledigt die Arbeit. In der Standardkonfiguration gibt es keine Federn, Hebel oder externen Aktuatoren. Stattdessen sitzt eine flexible Elastomerscheibe auf einem Ventilsitz und wird durch ihre eigene Elastizität und den Druck einer etwaigen Rückströmung in der geschlossenen Position gehalten.

Wenn der Vorwärtsfluss beginnt, drückt das einströmende Medium gegen die Gummischeibe. Sobald der Druck die Bruchschwelle der Scheibe überschreitet – bei empfindlichen Konstruktionen oft nur 0,02 psi –, hebt sich die Scheibe oder schwingt vom Sitz weg, wodurch ein ungehinderter Strömungsweg entsteht. Der bei diesen Ventilen üblicherweise verwendete Sitzwinkel von 45 Grad begrenzt den Tellerweg und fördert ein schnelles, kontrolliertes Öffnen.

Der Schließzyklus und die Wasserschlagminderung

Wenn der Vorwärtsfluss aufhört oder eine Druckumkehr auftritt, kehrt die Scheibe in ihren Sitz zurück. Drei Kräfte treiben diesen Verschluss voran: die elastische Erholung der Bandscheibe selbst, das Gewicht der Bandscheibe (in Schaukelkonfigurationen) und der umgekehrte Flüssigkeitsdruck, der auf die Bandscheibenoberfläche wirkt. Da die Gummischeibe leicht ist und der Verfahrweg kurz ist, erfolgt das Schließen schnell – ein entscheidender Vorteil, wenn Pumpen plötzlich stoppen.

Wasserschläge sind in jeder Rohrleitung mit Rückschlagventilen ein anhaltendes Problem. Ein langsam schließendes Ventil ermöglicht den Rückfluss, um vor dem Abdichten einen Impuls aufzubauen, der Druckspitzen erzeugen kann, die Rohre und Armaturen beschädigen. Die Gummischeibenkonstruktion begegnet diesem Problem, indem sie die abzubremsende Masse und den zurückzulegenden Weg minimiert und so den Wasserschlagdruck innerhalb des Toleranzbereichs des Systems hält.

Strukturkomponenten und Materialauswahl

Das Verständnis der Anatomie eines Gummischeiben-Rückschlagventils hilft Ingenieuren dabei, die richtige Konfiguration für jede Anwendung festzulegen. Das Ventil besteht aus mehreren Kernkomponenten, die jeweils in Materialien erhältlich sind, die auf bestimmte Medien und Betriebsbedingungen zugeschnitten sind.

Die Elastomerauswahl ist wohl die wichtigste Spezifikationsentscheidung. Nitrilkautschuk (NBR) bietet eine hervorragende Beständigkeit gegenüber Ölen und Kraftstoffen und ist daher die Standardwahl für erdölbezogene Medien. EPDM eignet sich hervorragend für Heißwasser- und Dampfanwendungen und ist witterungs- und ozonbeständig. Neopren bietet ein ausgewogenes Verhältnis von Ölbeständigkeit und Flexibilität bei niedrigen Temperaturen, während Viton aggressiven Chemikalien und hohen Temperaturen standhält.

Auch das Material des Ventilkörpers muss den Anforderungen der Rohrleitung entsprechen. Sphäroguss mit Epoxidbeschichtung ist für die meisten Wasser- und Abwasseranwendungen geeignet. Für korrosive Medien oder hygienische Prozesse werden Edelstahlgehäuse bevorzugt. PVC-Gehäuse dienen chemischen Dosierleitungen, bei denen metallische Komponenten korrodieren würden.

Leistungsvorteile gegenüber anderen Rückschlagventilen

Im Vergleich zu Rückschlagventilen, Hubrückschlagventilen und Doppelplattenkonstruktionen bietet die Gummischeibenkonfiguration eine Reihe deutlicher Vorteile, die ihre weit verbreitete Verwendung in Wasser- und Abwassersystemen erklären.

• Minimaler Druckverlust:Das Vollbohrungsdesign und die stromlinienförmige Scheibe sorgen für einen sehr geringen Druckverlust beim Vorwärtsfluss und reduzieren so den Pumpenergiebedarf.
• Tropfendichte Abdichtung:Die nachgiebige Gummioberfläche passt sich dem Sitz an und gleicht geringfügigen Verschleiß, Herstellungstoleranzen und kleine Schmutzpartikel aus, die zu Undichtigkeiten bei Metall-auf-Metall-Ventilen führen würden.
• Keine Federn oder Packung:Weniger bewegliche Teile bedeuten weniger Fehlerarten und geringere Wartungskosten.
• Leichtbau:Die kompakte, kurze Baulänge vereinfacht die Installation in engen Räumen.
• Nicht zuschlagender Betrieb:Der kurze Scheibenweg und die geringe Masse reduzieren die Schließkraft und schützen so die nachgeschalteten Rohrleitungen vor Schäden durch Wasserschläge.
• Selbstspülwirkung:Wenn sich die Scheibe über den Strömungsweg hebt, können Schmutzpartikel durchgespült werden, anstatt sich anzusammeln, was besonders bei der Abwasserentsorgung von Nutzen ist.

Diese Vorteile sind nicht ohne Kompromisse möglich. Scheibenventile aus Gummi haben typischerweise niedrigere Druckwerte als Alternativen mit Metallsitz, und das Elastomer verschlechtert sich mit der Zeit, sodass ein regelmäßiger Austausch erforderlich ist. Für Hochdruckdampf oder extrem hohe Temperaturen kann ein Rückschlagventil mit Metallsitz dennoch die geeignete Wahl sein. Aber für die überwiegende Mehrheit der Wasser-, Abwasser- und Industrieanwendungen mit mittlerem Druck bietet die Gummischeibenkonstruktion die beste Kombination aus Zuverlässigkeit, Einfachheit und geringem Wartungsaufwand.

Primäre Anwendungen in allen Branchen

Das Gummischeiben-Rückschlagventil hat sich weltweit seinen Platz als Arbeitskomponente in Flüssigkeitshandhabungssystemen verdient. Aufgrund seiner Toleranz gegenüber verschmutzten Medien, seines niedrigen Öffnungsdrucks und seiner zuverlässigen Abdichtung eignet es sich für ein breites Spektrum an Einsatzbedingungen.

Wasserversorgungs- und Entwässerungssysteme

Der häufigste Einbauort ist der Auslass einer Kreiselpumpe. Dabei verhindert das Ventil, dass die Pumpe beim Stoppen rückwärts läuft, und isoliert die Pumpe vom Rückfluss im Verteilungsnetz. Der gleiche Ventiltyp findet sich in den Bypassleitungen von Lagertanks und Reservoirs und verhindert, dass Tankwasser in die Versorgungsleitung zurückfließt.

Abwasser- und Abwasserbehandlung

Abwasser enthält faserige Feststoffe und Sand, die ein Ventil mit Metallsitz schnell verschmutzen würden. Die Fähigkeit der Gummischeibe, trotz kleiner eingeschlossener Partikel abzudichten, und ihre selbstspülende Geometrie machen sie zur bevorzugten Wahl für Rohabwasser- und Schlammleitungen. Kommunale Kläranlagen setzen routinemäßig Gummischeiben-Rückschlagventile an den Pumpenauslassköpfen und in den Rücklaufleitungen des Belebungsbeckens ein.

Industrielle Prozesslinien

In Chemiefabriken, Raffinerien und Produktionsanlagen regeln Gummischeibenventile Kühlwasser, Prozesswasser und bestimmte chemische Ströme. Die Auswahl der Gehäuse- und Elastomermaterialien ist hier von entscheidender Bedeutung, wobei EPDM- oder Viton-Scheiben für aggressive Medien und Edelstahlgehäuse für Korrosionsbeständigkeit spezifiziert sind.

Stromerzeugung

Wärme- und Wasserkraftwerke verwenden Gummischeiben-Rückschlagventile in Kühlwasserkreisläufen, Umlaufwassersystemen und Hilfsleitungen, wo ein zuverlässiger Rückschlagschutz für die Gerätesicherheit unerlässlich ist. Der geringe Druckverlust des Ventils trägt zur Gesamteffizienz der Anlage bei, indem der Pumpenstromverbrauch reduziert wird.

Installationsrichtlinien und Best Practices

Die ordnungsgemäße Installation entscheidet darüber, ob ein Gummischeiben-Rückschlagventil jahrelang störungsfrei funktioniert oder zu Wartungsproblemen führt. Die folgenden Vorgehensweisen gelten für die meisten Standardkonfigurationen.

• Überprüfung der Durchflussrichtung:Ein Pfeil auf dem Ventilkörper zeigt die zulässige Durchflussrichtung an. Der umgekehrte Einbau des Ventils macht seinen Zweck völlig zunichte.
• Horizontale vs. vertikale Ausrichtung:Die meisten Gummischeiben-Rückschlagventile funktionieren entweder in horizontalen oder vertikalen Leitungen, bei Schwingscheiben wird jedoch im Allgemeinen eine vertikale Installation mit Aufwärtsströmung bevorzugt, da die Schwerkraft das Schließen unterstützt.
• Flanschausrichtung:Stellen Sie sicher, dass die Rohrleitungsflansche parallel und im richtigen Abstand angeordnet sind. Das gewaltsame Einsetzen eines falsch ausgerichteten Ventils kann zu einer Verformung des Ventilkörpers führen und den korrekten Sitz der Klappenscheibe verhindern.
• Dichtungsauswahl:Verwenden Sie Dichtungen, die mit dem Medium und dem Elastomer des Ventils kompatibel sind. Eine chemisch inkompatible Dichtung kann versagen und Schmutz in den Dichtungsbereich gelangen lassen.
• Freigabe für Wartung:Das Design der Abdeckung mit oberem Zugang ermöglicht bei vielen Modellen die Inspektion und den Austausch der Scheibe, ohne das Ventil aus der Leitung zu entfernen. Lassen Sie für diesen Zugang ausreichend Platz über dem Ventil.
• Systemspülung:Spülen Sie vor der Inbetriebnahme die Rohrleitung, um Bauschutt, Schweißschlacke und andere Partikel zu entfernen, die sich zwischen der Scheibe und dem Sitz festsetzen könnten.

Ein subtiler, aber wichtiger Punkt: Gummischeiben-Rückschlagventile sind nicht als Absperrventile gedacht. Sie können nicht manuell geschlossen oder gesperrt werden. Überall dort, wo eine Wartungsisolierung erforderlich ist, sollte vor- oder nachgeschaltet ein separates Absperrventil installiert werden.

Wartung, Inspektion und Fehlerbehebung

Regelmäßige Aufmerksamkeit hält aGummischeiben-RückschlagventilHöchstleistungen erbringen. Seine einfache Konstruktion führt zu einer unkomplizierten Wartung. Bei den meisten Konstruktionen ist die Scheibe das einzige bewegliche Teil und auch die Komponente, die am ehesten Aufmerksamkeit erfordert.

Routineinspektionsplan

Ein praktisches Inspektionsintervall für die meisten Wasser- und Abwasseranwendungen beträgt alle sechs bis zwölf Monate, angepasst an die Abrasivität des Mediums und die Betriebsstunden. Während der Inspektion sollten Techniker die Scheibe auf Risse, Schwellungen, Verhärtungen oder eingebettete Rückstände prüfen. Die Sitzoberfläche sollte auf Riefen oder Korrosion untersucht werden, die eine dichte Abdichtung verhindern könnten.

Häufige Fehlermodi und Lösungen

• Verhärtung oder Rissbildung der Scheibe:Wird normalerweise durch chemische Unverträglichkeit oder übermäßige Temperatur verursacht. Ersetzen Sie die Scheibe durch die richtige Elastomerqualität und stellen Sie sicher, dass die Betriebsbedingungen innerhalb der Spezifikation liegen.
• Leckage im geschlossenen Zustand:Oft liegt es daran, dass Schmutz zwischen der Scheibe und dem Sitz eingeklemmt ist. Reinigen Sie die Dichtflächen und spülen Sie die Leitung durch. Anhaltende Undichtigkeiten können auf eine Beschädigung des Sitzes hinweisen, die eine Bearbeitung oder einen Austausch erfordert.
• Offenstehende Scheibe:Kann auftreten, wenn die Disc durch den Kontakt mit inkompatiblen Medien anschwillt. Bestätigen Sie die chemische Kompatibilität und ersetzen Sie das Elastomer.
• Übermäßiger Lärm oder Vibration:Das deutet darauf hin, dass das Ventil in der Nähe seines Öffnungsdrucks arbeitet oder dass die Scheibe flattert. Erwägen Sie einen anderen Sitzwinkel oder ein federunterstütztes Modell.

Hersteller wieDafuguiWir liefern Ersatzscheiben und Sitzkomponenten, um die Lebensdauer des Ventils zu verlängern. Durch die Bevorratung eines kleinen Vorrats an Ersatzscheiben in der richtigen Elastomerqualität können Ausfallzeiten reduziert werden, wenn eine Wartung erforderlich ist.
