Einzelkugel-Gummikompensator

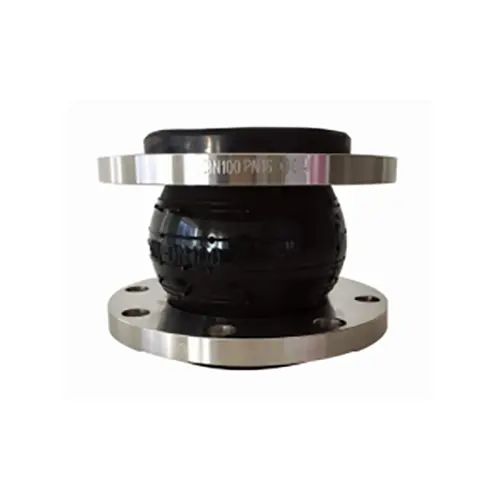

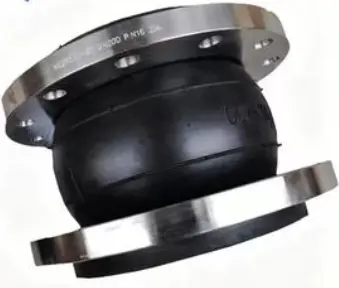

Der Single-Sphere-Gummikompensator (auch bekannt als flexibler Single-Sphere-Gummikompensator oder Vibrationsisolator) ist ein hochelastischer flexibler Rohrleitungsverbinder. Das Produkt besteht aus einem Gummikugelkörper (innere Gummischicht, Verstärkung aus Nyloncordgewebe, äußere Gummischicht) in Kombination mit losen Metallflanschen, die durch Hochtemperatur- und Hochdruckvulkanisation geformt werden. Die Produkte entsprechen strikt den GB/T 26121-Standards und werden mehrfachen Qualitätsprüfungen vom Rohmaterial bis zum fertigen Produkt unterzogen. Sie zeichnen sich durch eine hohe innere Dichte und eine erhebliche elastische Verformung aus. Zu den Kugelmaterialien gehören NR, NBR, EPDM, CR, FKM usw. und bieten Beständigkeit gegen Hitze, Säuren, Laugen, Korrosion und Öl. Zu den Flanschmaterialien gehören Kohlenstoffstahl Q235 oder Edelstahl 304/316L.

Zwei Kernfunktionen: Verschiebungsausgleich + Vibrationsdämpfung

Der Single-Sphere-Gummikompensator erfüllt im Betrieb zwei Hauptfunktionen:

Erstens: Verschiebungsausgleich. Wenn Rohrleitungen aufgrund von Temperaturänderungen oder einer Verschiebung aufgrund von Gerätevibrationen einer thermischen Ausdehnung/Kontraktion unterliegen, erfährt die Gummikugel durch ihre einzigartige gekrümmte Struktur eine elastische Verformung, wodurch die Verschiebungsspannung der Rohrleitung in elastische Verformungsenergie umgewandelt wird, axiale, seitliche und Winkelverschiebungen effektiv absorbiert und die Rohrleitungsspannung reduziert wird.

Zweitens Vibrationsdämpfung und Geräuschreduzierung. Als schlechter Leiter blockiert Gummi wirksam die Übertragung von Vibrationen und Lärm in Rohrleitungen, schützt Pumpen, Ventile und andere Geräte vor Vibrationsschäden und reduziert gleichzeitig Körperschall.

Anwendungen

Weit verbreitet in der Wasserversorgung und -entsorgung, zirkulierendem Wasser, HVAC, Brandschutz, Papierherstellung, Pharma-, Chemie-, Schifffahrts-, Energie- und anderen Rohrleitungssystemen. Besonders geeignet für:

• Saug-/Druckanschlüsse der Pumpe --- absorbieren Pumpenvibrationen zum Schutz nachgeschalteter Geräte
• Rohrbögen --- zum Ausgleich von Einbauabweichungen und thermischen Verschiebungen
• Brandschutzsysteme --- Anschluss von Feuerlöschpumpen an Rohrleitungen zur Aufnahme von Druckschwankungen
• Kühlzirkulationswassersysteme --- Speisewasser und Kühlkreislauf von Wärmekraftwerken
• Rohrleitungen mit häufigen Temperaturschwankungen --- absorbieren effektiv wiederholte thermische Verschiebungen

Zu den geeigneten Medien gehören: Luft, Druckluft, Wasser, Meerwasser, Heißwasser, Öl, schwache Säuren, schwache Laugen usw.

Leitfaden zur Materialauswahl

FAQ

F1: Was ist der Unterschied zwischen Einzelkugel und Doppelkugel? Wie wähle ich?

A: Eine einzelne Kugel hat eine einfachere Struktur, ist kleiner und kostengünstiger und eignet sich zur allgemeinen Verschiebungskompensation und Vibrationsdämpfung. Die Doppelkugel bietet eine größere Kompensation und bessere Dämpfung und eignet sich für große Verschiebungen oder starke Vibrationen. Für allgemeine Verhältnisse genügt eine einzelne Kugel; Dafugui kann bei der Auswahl behilflich sein.

F2: Wie wählt man Gummimaterial basierend auf dem Medium aus?

A: Wasser/Luft → NR; Öl → NBR; Säuren/Laugen/Außenbereich → EPDM; Hohe Temperatur/korrosiv → FKM. Dafugui kann professionelle Empfehlungen basierend auf Ihren Betriebsbedingungen geben.

F3: Wie lange ist das Produkt haltbar? Wann ersetzen?

A: 3–5 Jahre unter normalen Bedingungen. Ersetzen Sie die Kugel, wenn Risse, Alterung, Ausbeulungen oder andauernde Undichtigkeiten auf der Kugeloberfläche festgestellt werden. Dafugui bietet Originalersatzteile.
