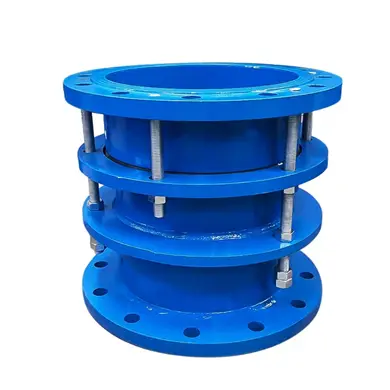

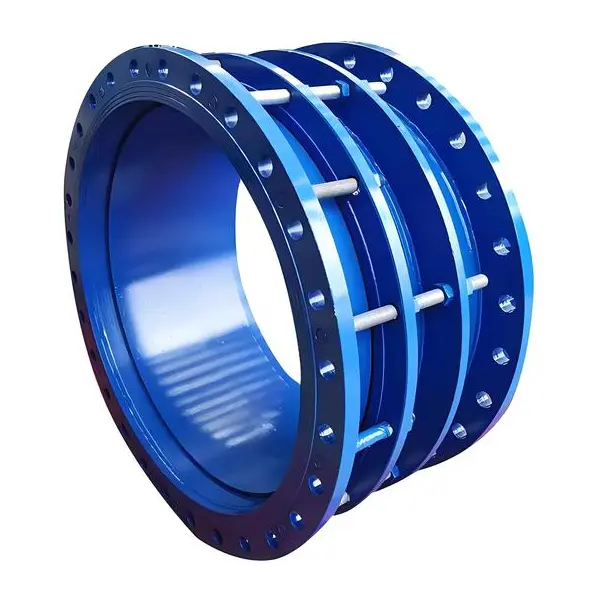

Begrenzte Kompensatorverbindung mit Doppelflansch

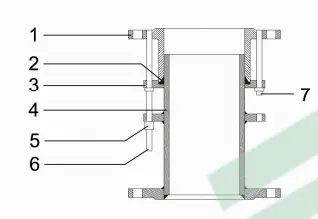

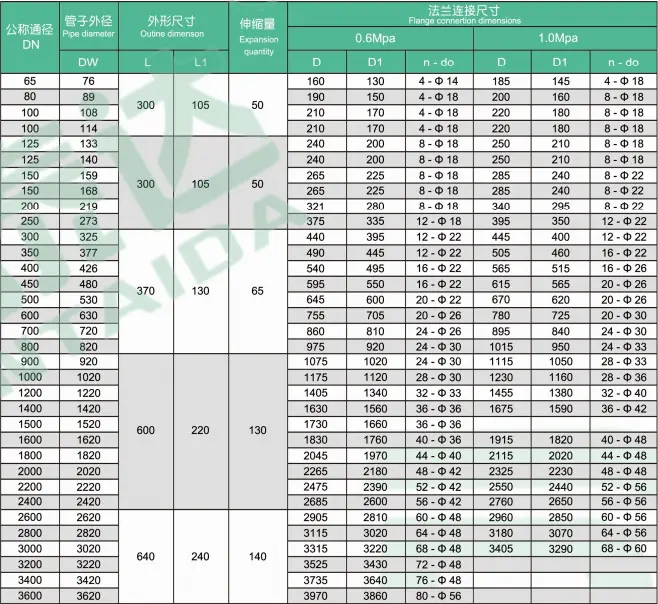

Der begrenzte Doppelflansch-Kompensator (auch als loser Kompensator bekannt) besteht aus einem Gehäuse, einem Dichtungsring, einer Stopfbuchse, einem Teleskoprohr und Begrenzungsmuttern. Dafugui verfügt über jahrelange Erfahrung in der Herstellung von Pipeline-Ausrüstung und hält sich strikt an die GB/T 12465-Standards, mit mehreren Qualitätsprüfungen vom Rohmaterial bis zum fertigen Produkt. Die Größen reichen von DN50 bis DN3000 mm, Drücke 0,6–2,5 MPa, Materialien umfassen Kohlenstoffstahl, Sphäroguss oder Edelstahl.

Begrenzen Sie den Schutz aus Sicherheitsgründen

Doppelmuttern sichern am maximalen Dehnungspunkt. Die Verbindung gleitet bei normaler Bewegung frei, aber sobald die Verschiebung den Grenzwert überschreitet, greift eine starre Begrenzung, um ein Herausziehen oder eine Beschädigung zu verhindern und das gesamte Rohrleitungssystem zu schützen.

Zuverlässige Abdichtung, auslaufsicher

Der NBR-Keildichtring sorgt auch bei Teleskopbewegungen für eine hervorragende Abdichtung. Druckgeprüft ohne Leckage innerhalb des Nennbereichs, geeignet für Wasser, Öl, Gas, Dampf und andere Medien.

Einfache Installation und Anwendungen

Das Doppelflanschdesign ermöglicht den direkten Anschluss an Rohrleitungsflansche ohne Spezialwerkzeuge. Ziehen Sie einfach die Stopfbuchsenschrauben diagonal an und stellen Sie die Begrenzungsmuttern ein. Für die Überkopfmontage sind lediglich feste Stützen an beiden Enden erforderlich.

Dieses Produkt eignet sich auch für die kommunale Wasserversorgung und -entsorgung, Abwasseraufbereitung, Petrochemie, Energie, Metallurgie und Schiffsrohrleitungssysteme. Fördert Meerwasser, Süßwasser, Abwasser, Rohöl, Heizöl, Luft, Gas und Dampf bis zu 250 °C.

FAQ

F1: Was ist der Unterschied zwischen einem begrenzten Doppelflansch-Kompensator und einem standardmäßigen losen Kompensator?

A: Eine standardmäßige lose Dehnungsfuge bietet nur eine Dehnung ohne Begrenzungsschutz, was zu übermäßiger Verschiebung und Leckage führen kann. Dieses Produkt verfügt über eine Doppelmutter-Begrenzung, die bei übermäßiger Verschiebung automatisch verriegelt und so mehr Sicherheit bietet.

F2: Wie bestimme ich die erforderliche Erweiterungskapazität?

A: Berechnen Sie anhand der Rohrlänge, der Temperaturdifferenz und des linearen Ausdehnungskoeffizienten. Es wird empfohlen, eine Marge von 20–30 % zum theoretischen Wert hinzuzufügen. Wenden Sie sich an das technische Team von Dafugui, wenn Sie Hilfe bei der Größenbestimmung benötigen.

F3: Wie oft sollte der Dichtungsring ausgetauscht werden?

A: Typischerweise 3–5 Jahre, je nach mittlerer Korrosivität und Temperatur. Ersetzen Sie es, wenn Risse, Verhärtungen oder andauernde geringfügige Undichtigkeiten auftreten. Dafugui bietet Originalersatzteile.

F4: Können Sondergrößen oder Sondermaterialien individuell angepasst werden?

A: Ja. Wir unterstützen nicht standardmäßige Durchmesser, Edelstahl 316L, FKM-Dichtungsringe und andere kundenspezifische Anpassungen. Geben Sie Ihre Betriebsparameter an und wir erarbeiten eine Lösung.
