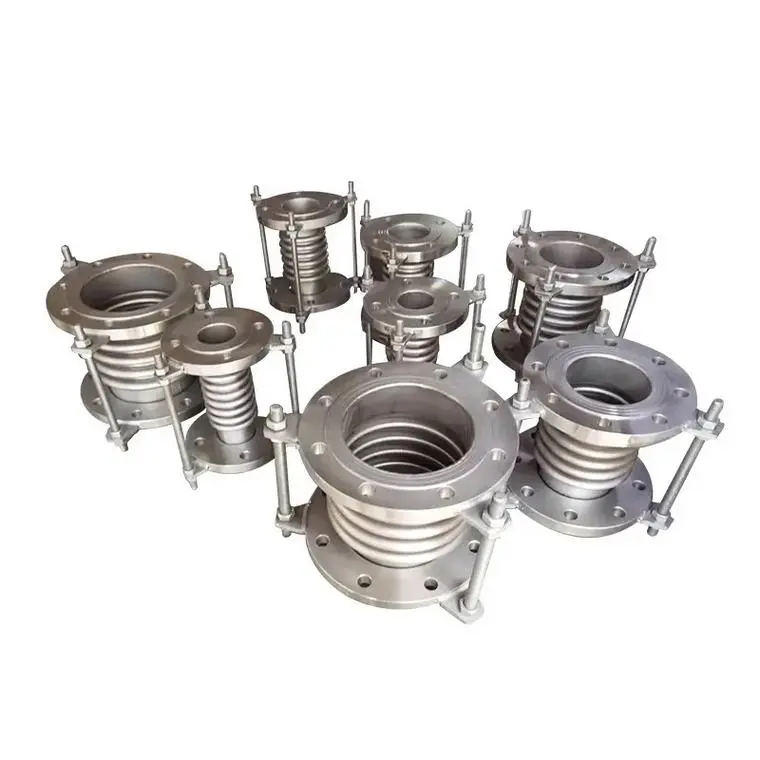

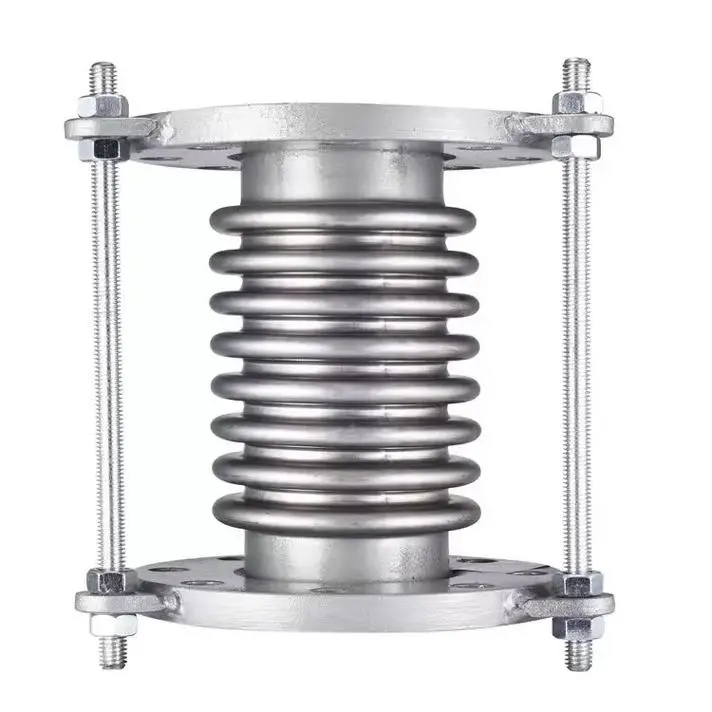

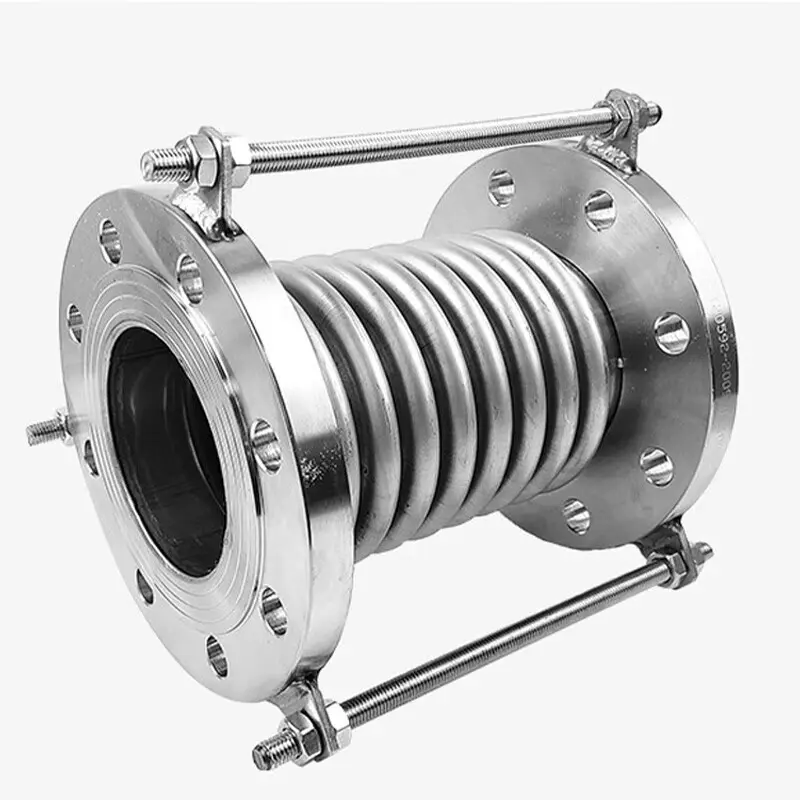

Balgkompensator

Der Balgkompensator, auch Kompensator genannt, ist ein Kompensationselement, das die elastische Verformung des Balgs nutzt, um thermische Verschiebungen der Rohrleitung und mechanische Verformungen auszugleichen und Vibrationen zu absorbieren. Es besteht aus einem Balg (einem elastischen Element) als Hauptarbeitskörper sowie Endrohren, Halterungen, Flanschen, Leitungen und anderem Zubehör. Zu den Verbindungsmethoden gehören Flansch- und Schweißtypen.

Funktionsprinzip

Das Hauptfunktionsprinzip des Balgkompensators besteht darin, die elastische Verformung des Balgs zu nutzen, um axiale, winklige, seitliche und kombinierte Verschiebungen, die durch thermische Verformung, mechanische Verformung und verschiedene mechanische Vibrationen in Rohrleitungen verursacht werden, zu absorbieren und zu kompensieren.

Wenn sich Rohrleitungen aufgrund von Temperaturänderungen ausdehnen oder zusammenziehen, erfährt der Balg durch seine einzigartige gewellte Struktur eine Verformung, wodurch die Verschiebungsspannung der Rohrleitung in elastische Verformungsenergie des Balgs umgewandelt wird, wodurch die Verformungsspannung der Rohrleitung verringert und die Lebensdauer der Rohrleitung verlängert wird. Darüber hinaus bietet der Balgkompensator mehrere Funktionen, darunter Druckfestigkeit, Abdichtung, Korrosionsbeständigkeit, Temperaturbeständigkeit, Schlagfestigkeit, Vibrationsdämpfung und Geräuschreduzierung.

Hauptvorteile

Haupttypen

Balgkompensatoren werden basierend auf dem Kompensationsmodus hauptsächlich in drei Kategorien eingeteilt:

Axialer Typ:Absorbiert hauptsächlich axiale Verschiebungen

Seitlicher Typ:Absorbiert hauptsächlich seitliche Verschiebungen

Winkeltyp:Absorbiert hauptsächlich Winkelverschiebungen

Es sind auch druckausgeglichene Typen und verschiedene kombinierte Kompensationskonfigurationen erhältlich. Je nach Material können sie in metallische und nichtmetallische Typen unterteilt werden. Dafugui kann entsprechende Typempfehlungen basierend auf den spezifischen Verdrängungsmustern und Betriebsbedingungen Ihres Rohrleitungssystems geben.

Installationsanleitung

1. Inspektion vor der Installation:Überprüfen Sie Modell, Spezifikationen und Pipeline-Konfiguration, um die Einhaltung der Designanforderungen sicherzustellen
2. Richtungsbestätigung:Stellen Sie bei Kompensatoren mit Innenhülsen sicher, dass die Richtung der Hülse mit der Strömungsrichtung des Mediums übereinstimmt
3. Keine erzwungene Anpassung:Verwenden Sie die Kompensatorverformung nicht, um Abweichungen bei der Rohrleitungsinstallation auszugleichen, da dies die normale Funktion und Lebensdauer beeinträchtigt
4. Faltenbalg schützen:Vermeiden Sie den Kontakt von Schweißspritzern mit der Balgoberfläche und vermeiden Sie mechanische Beschädigungen beim Einbau
5. Positionierungsgeräte entfernen:Entfernen Sie die für den Transport verwendeten Hilfspositionierungsgeräte, nachdem die Rohrleitungsinstallation abgeschlossen ist
6. Hydrostatische Prüfung:Verstärken Sie feste Rohrhalterungen an den Rohrleitungsenden, wo bei hydrostatischen Tests Kompensatoren installiert werden
7. Bewegliche Teile:Alle beweglichen Bauteile dürfen nicht durch äußere Strukturen eingeschränkt werden

FAQ

F1: Was ist der Unterschied zwischen Balgkompensatoren und Hülsenkompensatoren? Wie wähle ich?

A: Balgkompensatoren absorbieren Verschiebungen durch elastische Verformung des Balgs und bieten eine große Kompensationskapazität, gute Abdichtung und Eignung für multidirektionale Verschiebungen. Hülsenkompensatoren absorbieren axiale Verschiebungen durch Hülsenverschiebung. Sie sind einfacher aufgebaut, erfordern aber eine regelmäßige Wartung. Balgkompensatoren werden häufiger unter allgemeinen Bedingungen eingesetzt. Die Auswahl sollte auf der Art der Verdrängung, dem Arbeitsdruck und der Temperatur basieren. Das technische Team von Dafugui kann bei der Größenbestimmung behilflich sein.

F2: Wie wählt man das Balgmaterial für Kompensatoren aus?

A: Zu den gängigen Materialien gehören Edelstahl 304, 316L, 321 usw. 304 ist für allgemeine Bedingungen geeignet; 316L bietet eine bessere Korrosionsbeständigkeit für chemische und maritime Umgebungen; 321 bietet eine bessere Hochtemperaturbeständigkeit für Dampfleitungen. Dafugui kann je nach Medientyp und Temperaturbedingungen geeignete Materialien empfehlen.

F3: Muss der Balgkompensator regelmäßig gewartet werden? Was sollte überprüft werden?

A: Ja. Es wird eine regelmäßige Inspektion empfohlen: Prüfen Sie die Balgoberfläche auf Risse, Korrosion oder mechanische Beschädigungen; Flanschverbindungsschrauben auf Lockerheit prüfen; Begrenzungsvorrichtungen auf korrekte Positionierung prüfen. Wenn am Faltenbalg erhebliche Schäden oder Verformungen festgestellt werden, ersetzen Sie ihn umgehend, um Unfälle in der Rohrleitung zu vermeiden.

F4: Unterstützt Dafugui die individuelle Anpassung von Balgkompensatoren?

A: Ja. Wir bieten nicht standardmäßige kundenspezifische Dienstleistungen an, einschließlich nicht standardmäßiger Durchmesser, spezieller Materialien (z. B. Legierungen auf Nickelbasis) sowie spezieller Arbeitsdruck- und Temperaturanforderungen. Bitte geben Sie Ihre Betriebsparameter an und unser technisches Team entwickelt eine maßgeschneiderte Lösung.
