Doppelflansch-Stahlkompensator

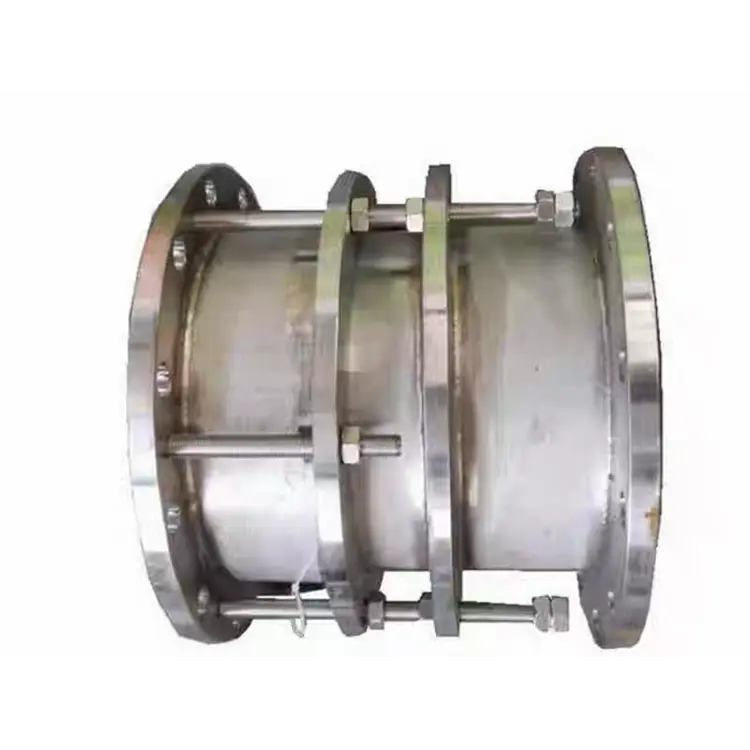

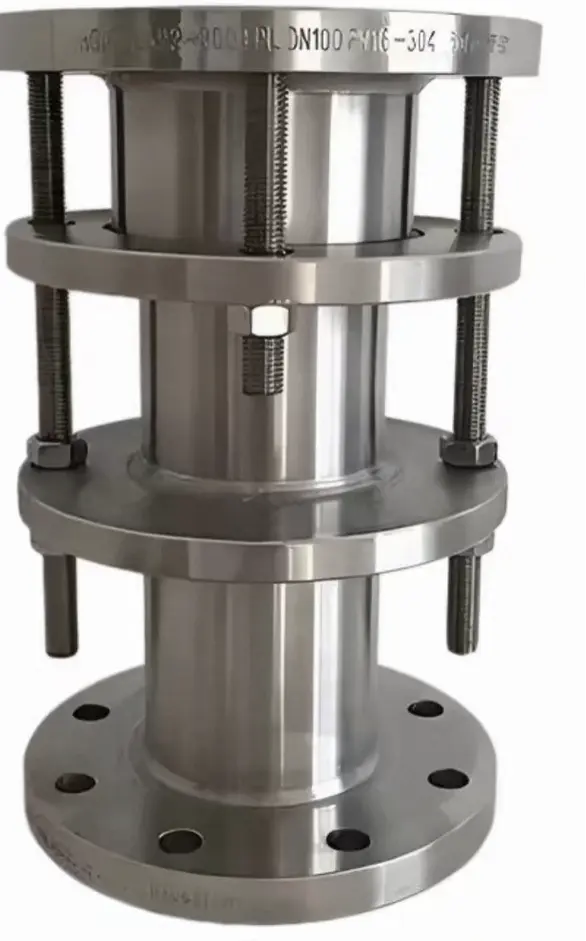

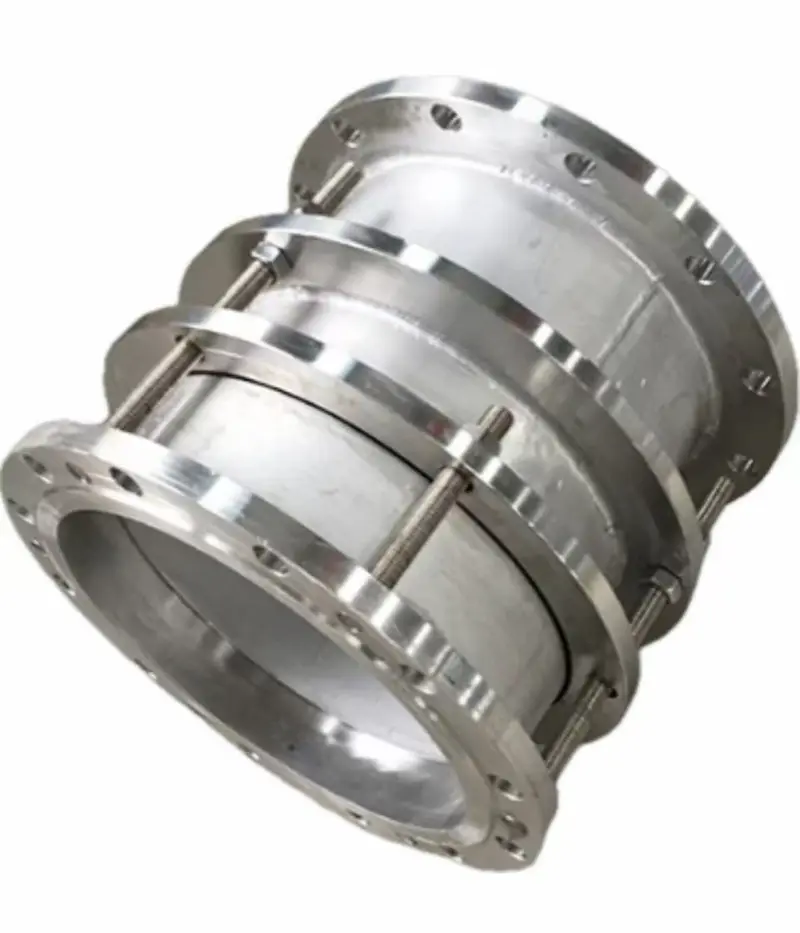

Der Doppelflansch-Stahlkompensator (auch bekannt als VSSJA-2/B2F-Typ) besteht aus Gehäuse, Dichtungsring, Stopfbuchse, Teleskoprohr und Begrenzungsmuttern. Das Produkt verfügt über eine Begrenzungsvorrichtung auf Basis der losen Dehnungsstruktur, die am maximalen Dehnungspunkt mit Doppelmuttern gesichert wird. Das Rohr dehnt sich innerhalb des zulässigen Bereichs frei aus und zieht sich zusammen. Bei Überschreitung des Grenzwertes kommt es zur starren Begrenzung.

Dafugui mit Sitz in Wenzhou, Zhejiang, ist mit fortschrittlichen CNC-Bearbeitungsanlagen und einem strengen Qualitätskontrollsystem ausgestattet. Vom Eingang des Rohmaterials bis zum Versand des fertigen Produkts wird jeder Prozess einer strengen Prüfung unterzogen. Die Materialien können je nach Betriebsbedingungen aus Kohlenstoffstahl Q235, Sphäroguss QT400-15, Edelstahl 316 oder Gussstahl ausgewählt werden, um eine hervorragende Leistung in verschiedenen Umgebungen zu gewährleisten.

Hochfeste Struktur, lange Haltbarkeit

Das Ganzstahlgehäuse und die Teleskoprohrkonstruktion bieten eine hohe Zug- und Druckfestigkeit. Im Vergleich zu Gummiverbindungen arbeiten Stahlkompensatoren unter Bedingungen hoher Temperatur, hohem Druck und korrosiven Medien stabiler und haben eine längere Lebensdauer, besonders geeignet für Dampfleitungen und industrielle Umlaufwassersysteme.

Präzise Begrenzung, Sicherheitsschutz

Die Doppelmutter-Begrenzungsvorrichtung rastet präzise am maximalen Dehnungspunkt ein. Die Verbindung funktioniert unter normalen Bedingungen frei, aber sobald die Rohrleitungsverschiebung den Grenzwert überschreitet, greift die starre Begrenzung sofort ein, um ein Herausziehen oder eine Beschädigung zu verhindern und so Rohrleitungslecks und Geräteausfälle aufgrund übermäßiger Verschiebung zu vermeiden.

Technische Spezifikationen

Installationsanleitung

1. Vorinstallation:Lösen Sie die Stopfbuchsschrauben und verlängern Sie das Produkt auf die Einbaulänge
2. Flansche verbinden:Passen Sie die Verbindungslänge zwischen beiden Enden und den Rohrleitungsflanschen an und achten Sie dabei auf die richtige Ausrichtung
3. Schrauben festziehen:Ziehen Sie die Stopfbuchsschrauben nacheinander gleichmäßig und diagonal an, um eine ungleichmäßige Kompression zu vermeiden
4. Begrenzung anpassen:Passen Sie die Begrenzungsmuttern an die vorgesehene Position an, um das Ausmaß der Ausdehnung zu fixieren
5. Überkopfmontage:Bei Überkopfanwendungen müssen an beiden Enden entsprechende Feststützen angebracht werden

FAQ

F1: Handelt es sich bei den Doppelflansch-Stahlkompensatoren und den Doppelflansch-Kompensatoren um dasselbe Produkt?

A: Es handelt sich im Wesentlichen um dieselbe Produktkategorie, die beide darauf ausgelegt sind, Rohrleitungsverschiebungen durch Grenzschutz auszugleichen. Verschiedene Hersteller verwenden möglicherweise unterschiedliche Namenskonventionen. Das VSSJA-2 (B2F)-Modell von Dafugui deckt beides ab. Stellen Sie einfach sicher, dass Standard, Durchmesser, Druck und Material Ihren Betriebsbedingungen entsprechen.

F2: Was ist der Unterschied zwischen Stahlkompensatoren und Gummifugen? Wie wähle ich?

A: Stahlkompensatoren verfügen über eine Ganzmetallstruktur mit höherer Temperaturbeständigkeit (bis zu 250 °C) und höherer Druckkapazität (bis zu 2,5 MPa), geeignet für Dampf, Wasser mit hoher Temperatur und korrosive Medien. Gummigelenke bieten eine bessere Vibrationsdämpfung und Geräuschreduzierung und sind für normale Temperatur- und Niederdruckbedingungen geeignet. Wenn Ihre Rohrleitung bei höheren Temperaturen oder mit korrosiven Medien betrieben wird, werden Stahlkompensatoren empfohlen.

F3: Unterstützt Dafugui den Export? Welche Märkte bedienen Sie?

A: Ja. Dafugui hat seinen Sitz in Wenzhou, Zhejiang. Wir verfügen über umfassende Erfahrung in den Bereichen Exportverpackung und Logistik, um die Produktsicherheit beim Ferntransport zu gewährleisten.

F4: Können Sondergrößen oder Sondermaterialien individuell angepasst werden?

A: Ja. Dafugui unterstützt nicht standardmäßige kundenspezifische Dienstleistungen, einschließlich nicht standardmäßiger Durchmesser (über den DN50-DN3000-Bereich hinaus), Sondermaterialien (z. B. vollständiger Edelstahl 316L, Duplex-Edelstahl) und spezielle Arbeitsdrücke. Bitte geben Sie Ihre Betriebsparameter an und unser technisches Team entwickelt eine maßgeschneiderte Lösung.
