Wie schützt ein Balgkompensator Rohrleitungssysteme vor thermischer Ausdehnung, Vibration und mechanischer Belastung?

Rohrleitungen in Petrochemie-, Energie- und Metallurgieanlagen sind ständig thermischen Ausdehnungen, Kontraktionen, Vibrationen und mechanischen Verformungen ausgesetzt. Ohne angemessene Kompensation können diese Kräfte zu Undichtigkeiten, Ermüdungsrissen und vorzeitigem Geräteausfall führen. DerBalgkompensatorausDafuguiAbsorbiert axiale, seitliche, winklige und kombinierte Verschiebungen durch die elastische Verformung von Edelstahlbälgen. Mit einem Temperaturbereich von -235 °C bis +450 °C und einer Druckbeständigkeit von bis zu 32 MPa liefert diese Komponente zuverlässige Leistung in den anspruchsvollsten Industrieumgebungen. In diesem Artikel werden das Funktionsprinzip, die Hauptvorteile, die Haupttypen, die Installationsanleitung und die Herstellerunterstützung untersucht, die Dafugui zu einem vertrauenswürdigen Lieferanten machen.

Die Rolle von Kompensatoren für die Sicherheit industrieller Rohrleitungen

Jedes industrielle Rohrleitungssystem unterliegt aufgrund von Temperaturschwankungen, Gerätevibrationen und strukturellen Setzungen Dimensionsänderungen. Wenn diese Bewegungen nicht berücksichtigt werden, kann sich die resultierende Belastung auf Anker, Düsen und angeschlossene Geräte übertragen und zu einem vorzeitigen Ausfall führen. Ein Balgkompensator fungiert als flexibles Element, das diese Bewegungen aufnimmt, das gesamte System schützt und seine Lebensdauer verlängert.

Dafugui, mit Sitz in Wenzhou, Zhejiang, produziertBalgkompensatorendie einen gewellten Edelstahlbalg mit Endrohren, Flanschen und anderem Zubehör kombinieren. Die elastische Verformung des Balgs wandelt die Verschiebungsspannung der Rohrleitung in eine kontrollierte Bewegung um, wodurch die Belastung fester Stützen verringert und Leckagen an kritischen Verbindungen verhindert werden. Dies macht den Kompensator zu einem wesentlichen Bestandteil in Raffinerien, Kraftwerken, chemischen Verarbeitungsanlagen und metallurgischen Betrieben.

Funktionsprinzip und funktionales Design

Das grundlegende Funktionsprinzip des Balgkompensators ist einfach und dennoch äußerst effektiv. Wenn sich eine Rohrleitung aufgrund von Temperaturänderungen ausdehnt oder zusammenzieht, komprimiert oder dehnt sich der Wellbalg entsprechend und nimmt die Verschiebung auf, ohne Spannungen auf die umgebende Struktur zu übertragen. Der gleiche Mechanismus absorbiert seitliche und Winkelbewegungen, die durch mechanische Vibrationen oder Installationsfehler verursacht werden.

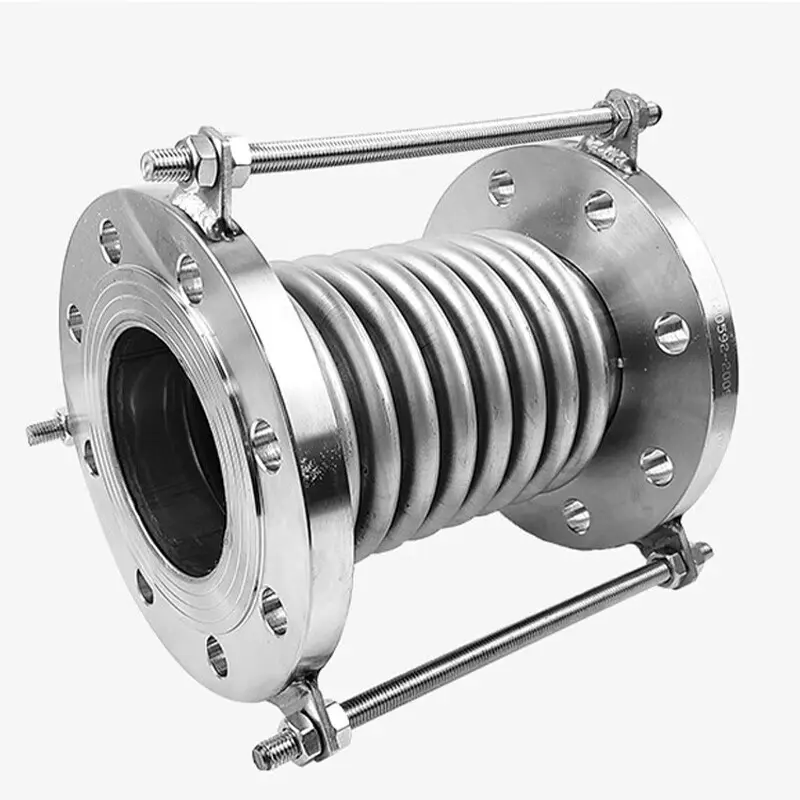

Der Balg selbst ist das primäre Arbeitselement und besteht aus rostfreiem Stahl, um Korrosionsbeständigkeit und Haltbarkeit zu gewährleisten. Endrohre und Flansche stellen die Verbindungspunkte dar, während innenliegende Hülsen die Strömung leiten und den Faltenbalg vor direkter Einwirkung des Mediums schützen. Zu den Verbindungsmethoden gehören Flansch- und Schweißtypen, sodass die Verbindung in eine Vielzahl von Rohrleitungskonfigurationen integriert werden kann.

Über den Wegausgleich hinaus bietet der Balgkompensator auch Druckfestigkeit, Abdichtung, Temperaturbeständigkeit, Schlagfestigkeit, Vibrationsdämpfung und Geräuschreduzierung und ist damit ein multifunktionales Bauteil in modernen Rohrleitungssystemen.

Hauptvorteile

Die folgende Tabelle fasst die Hauptvorteile zusammenBalgkompensatorausDafugui.

Haupttypen und Auswahlhilfe

Balgkompensatoren werden hauptsächlich nach Kompensationsart klassifiziert. Das Verständnis dieser Typen hilft Ingenieuren bei der Auswahl der richtigen Komponente für jede Anwendung:

• Axialer Typ– Absorbiert hauptsächlich axiale Verschiebungen entlang der Rohrleitungsachse und wird üblicherweise bei geraden Strecken verwendet, die thermischem Wachstum ausgesetzt sind.

• Seitlicher Typ– Absorbiert hauptsächlich seitliche Verschiebungen senkrecht zur Rohrleitungsachse, geeignet für versetzte Rohrleitungsanordnungen.

• Winkeltyp– Absorbiert hauptsächlich Winkelverschiebungen und wird oft paarweise verwendet, um Richtungsänderungen auszugleichen.

• Typen mit Druckausgleich– Entwickelt, um die durch den Innendruck erzeugten Reaktionskräfte zu minimieren und die Belastung der Anker und Stützen zu verringern.

• Kombinierte Konfigurationen– Maßgeschneidert für die gleichzeitige Handhabung mehrerer Verdrängungsmodi.

Je nach Material werden Kompensatoren in metallische und nichtmetallische Typen unterteilt.Dafuguibietet Typempfehlungen basierend auf den spezifischen Verdrängungsmustern, dem Betriebsdruck, der Temperatur und dem Medium jedes Rohrleitungssystems.

Best Practices für die Installation

Die ordnungsgemäße Installation ist von entscheidender Bedeutung, um sicherzustellen, dass die Kompensatorfunktion die vorgesehene Leistung erbringt und die erwartete Lebensdauer erreicht. Folgende Richtlinien sollten beachtet werden:

• Inspektion vor der Installation– Überprüfen Sie das Modell, die Spezifikationen und die Pipeline-Konfiguration, um die Einhaltung der Designanforderungen zu bestätigen.

• Richtungsbestätigung– Stellen Sie bei Kompensatoren mit Innenhülsen sicher, dass die Richtung der Hülse mit der Strömungsrichtung des Mediums übereinstimmt.

• Keine Zwangsverstellung– Nutzen Sie die Verformung des Kompensators nicht zur Korrektur von Rohrleitungsverlegungsabweichungen, da dadurch Funktion und Lebensdauer beeinträchtigt werden.

• Schützen Sie den Balg– Vermeiden Sie den Kontakt von Schweißspritzern mit der Balgoberfläche und vermeiden Sie mechanische Beschädigungen beim Einbau.

• Positioniervorrichtungen entfernen– Nach Abschluss der Rohrleitungsinstallation Hilfspositioniervorrichtungen für den Transport entfernen.

• Hydrostatische Prüfung– Verstärken Sie feste Rohrhalterungen an den Rohrleitungsenden, an denen während der Druckprüfung Kompensatoren installiert werden.

• Freie Bewegung– Stellen Sie sicher, dass alle beweglichen Komponenten nicht durch äußere Strukturen eingeschränkt werden.

Materialauswahl und -anpassung

Die Wahl des Balgmaterials hängt vom Medium, der Temperatur und den Korrosionsbedingungen ab. Zu den gängigen Optionen gehören:

• Edelstahl 304– Geeignet für allgemeine Bedingungen mit mäßiger Korrosionsbeständigkeit.

• Edelstahl 316L– Bietet eine bessere Korrosionsbeständigkeit für chemische und maritime Umgebungen.

• Edelstahl 321– Bietet eine verbesserte Hochtemperaturbeständigkeit für Dampfleitungen.

Dafuguibietet auch nicht standardmäßige kundenspezifische Anpassungen an, einschließlich spezieller Durchmesser, Legierungen auf Nickelbasis und spezifischer Druck- und Temperaturanforderungen. Kunden können Betriebsparameter angeben und das technische Team entwickelt eine maßgeschneiderte Lösung. Diese Flexibilität stellt sicher, dass der Kompensator genau den Anforderungen jeder Installation entspricht, sei es in der Öl- und Gasindustrie, in der chemischen Verarbeitung, in der Wasserwirtschaft oder in der Schwerindustrie-Infrastruktur.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen Balgkompensatoren und Hülsenkompensatoren?

A: Balgkompensatoren absorbieren Verschiebungen durch elastische Verformung des Balgs und bieten eine große Kompensationskapazität, gute Abdichtung und Eignung für multidirektionale Verschiebungen. Hülsenkompensatoren absorbieren axiale Verschiebungen durch Hülsenverschiebung. Sie sind einfacher aufgebaut, erfordern aber eine regelmäßige Wartung. Balgtypen werden häufiger bei Allgemeinerkrankungen eingesetzt.

F2: Wie wähle ich das richtige Balgmaterial für meine Anwendung aus?

A: Die Auswahl hängt vom Medium und der Temperatur ab. SS304 entspricht allgemeinen Bedingungen; SS316L bietet eine bessere Korrosionsbeständigkeit für chemische und maritime Umgebungen; SS321 bietet eine verbesserte Hochtemperaturleistung für Dampfleitungen. Dafugui kann Ihnen basierend auf Ihren Betriebsparametern die geeignete Sorte empfehlen.

F3: Muss der Balgkompensator regelmäßig gewartet werden?

A: Ja. Es wird eine regelmäßige Inspektion empfohlen, um die Balgoberfläche auf Risse, Korrosion oder mechanische Beschädigungen zu prüfen. um Flanschschrauben auf festen Sitz zu prüfen; und um zu bestätigen, dass die Begrenzungsvorrichtungen richtig positioniert sind. Wenn erhebliche Verformungen oder Schäden festgestellt werden, sollte das Gerät umgehend ausgetauscht werden.

F4: Unterstützt Dafugui kundenspezifische Kompensatoren?

A: Ja. Nicht standardmäßige Anpassungen sind möglich, einschließlich nicht standardmäßiger Durchmesser, spezieller Materialien und spezifischer Druck- und Temperaturanforderungen. Bitte geben Sie Betriebsparameter für eine maßgeschneiderte Lösung an.

F5: Was sind die Standardvorlaufzeiten und Zahlungsbedingungen?

A: Die Standardvorlaufzeit beträgt 15 bis 30 Tage für Standardartikel und 35 bis 45 Tage für kundenspezifische Produktion. Zu den Zahlungsbedingungen gehören T/T und L/C auf Sicht, mit Handelsbedingungen EXW, FOB und CIF (Incoterms 2020).

F6: Sind kostenlose Muster verfügbar?

A: Ja, es werden kostenlose Standardmuster für Standardgrößen und gängige Materialien wie SS304 und SS316/316L angeboten. Für große Abmessungen oder Sonderlegierungen fallen Mustergebühren an. Standardersatzteile werden entsprechend den Kundenanforderungen bereitgestellt.

Abschluss

DerBalgkompensator ausDafugui sorgt für eine zuverlässige Kompensation von Wärmeausdehnung, Vibration und mechanischer Verformung in anspruchsvollen Rohrleitungssystemen. Mit multidirektionaler Verschiebungsaufnahme, einem breiten Temperaturbereich, hoher Druckkapazität und flexiblen Anschlussmöglichkeiten schützt es Geräte und verlängert die Lebensdauer in petrochemischen, Energie- und Metallurgieanwendungen. Dafugui verfügt über mehr als 15 Jahre Erfahrung in der Herstellung, Anpassungsfähigkeiten und eine umfassende Qualitätsdokumentation und bietet eine zuverlässige Lösung für Ingenieure und Beschaffungsteams. Um Ihre Pipeline-Anforderungen zu besprechen oder eine technische Empfehlung anzufordern,Kontaktieren Sie noch heute das Dafugui-Team– wir sind bereit, Ihr Projekt von der Auswahl bis zur Lieferung zu unterstützen.
