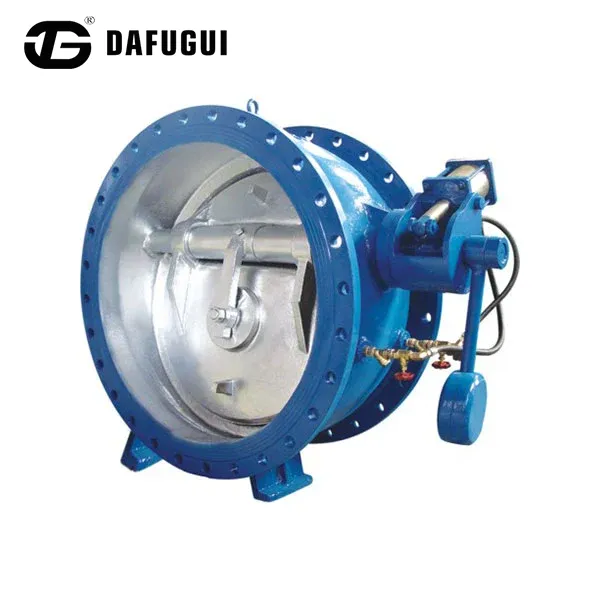

Kontrolliertes Schmetterlingspuffer-Rückschlagventil mit langsamer Schließgeschwindigkeit

Das kontrollierte Schmetterlingspuffer-Rückschlagventil mit langsamer Schließgeschwindigkeit von Dafugui ist für die kommunale Wasserübertragung, industrielle Zirkulationssysteme und Pumpstationsanwendungen konzipiert, bei denen ein unkontrolliertes Schließen des Ventils zu Druckschwankungen und mechanischer Belastung führen kann.

Das Ventil kombiniert eine Schmetterlings-Rückschlagventilstruktur mit einem einstellbaren hydraulischen Puffersystem. Im Normalbetrieb öffnet die Scheibe mit geringem Strömungswiderstand. Wenn nach dem Abschalten der Pumpe ein Rückfluss auftritt, steuert die hydraulische Dämpfungsvorrichtung die letzte Schließstufe und trägt so dazu bei, plötzliche Stöße auf die Scheibe zu reduzieren und Wasserschlageffekte zu minimieren.

Dafugui-Ventile werden aus CNC-gefrästen Komponenten, druckgeprüften Ventilkörpern und mehreren Flanschanschlussoptionen hergestellt und sind für Rohrleitungssysteme DN50–DN1400 mit Druckstufen bis zu 2,5 MPa erhältlich.

Einstellbare hydraulische Dämpfungssteuerung

Variable hydraulische Drosselklappeneinstellung

Das kontrollierte Schmetterlingspuffer-Rückschlagventil mit langsamer Schließgeschwindigkeit ist mit einem einstellbaren Nadelventil ausgestattet, das den Ölflusswiderstand in der Dämpfungskammer steuert. Durch Anpassen der Drosselklappenöffnung können Wartungstechniker die Geschwindigkeit des langsamen Schließens entsprechend den tatsächlichen Anforderungen der Pipeline anpassen.

Dadurch können die Ventilschließeigenschaften an unterschiedliche Systembedingungen angepasst werden, darunter:

Fernwassertransportleitungen

Pumpstation mit hoher Förderhöhe

Abflussleitungen mit großem Durchmesser

Industrielle Kühlwassersysteme

Zweistufige Abschlussleistung

Das Ventil verfügt über einen zweistufigen Schließvorgang:

Schnelle Schließphase (Anfangshub)

Die Scheibe bewegt sich unter Rückflusskraft schnell über den Großteil ihres Schließwinkels, wodurch das Ausmaß der Rückwärtsbewegung der Flüssigkeit verringert wird.

Kontrollierte langsame Schließphase (Endhub)

Wenn sich die Scheibe der Sitzposition nähert, erhöht der Hydraulikzylinder allmählich den Widerstand, wodurch die Endbewegung verlangsamt und die mechanische Belastung des Ventilsitzes verringert wird.

Diese kontrollierte Schließsequenz trägt dazu bei, im Vergleich zu herkömmlichen Rückschlagventilen ohne Dämpfungssysteme eine sanftere Absperrleistung zu erzielen.

Hydraulischer Pufferschutz

Das Butterfly-Puffer-Rückschlagventil mit kontrollierter langsamer Schließgeschwindigkeit absorbiert einen Teil der Schließenergie der Scheibe durch kontrollierte Ölverdrängung. Dies reduziert:

Aufprallkraft der Ventilscheibe

Vibration der Rohrleitung

Druckschwankungen während der Pumpenfahrten

Mechanische Beanspruchung angeschlossener Rohrleitungskomponenten

Technische Spezifikationen

Qualitätsprüfung und Werksprüfung

Um einen zuverlässigen Betrieb vor dem Versand sicherzustellen, führt Dafugui Inspektionsverfahren durch, darunter:

Hydrostatische Druckprüfung

Ventilkörper werden gemäß den geltenden Normen unter hydraulischem Druck getestet, um die strukturelle Festigkeit und die Dichtleistung zu überprüfen.

Funktionsprüfung von Hydraulikzylindern

Jede Dämpfungsbaugruppe wird geprüft auf:

Sanfte Kolbenbewegung

Einstellbare Gasannahme

Konstanz der Schließgeschwindigkeit

Prüfung der Maßhaltigkeit

Kritische Komponenten, darunter:

Wellendurchmesser

Scheibenausrichtung

Abmessungen der Sitzbearbeitung

Abmessungen des Flanschanschlusses

werden mit Präzisionsmessgeräten überprüft.

Inspektion der Beschichtungsqualität

Die Dicke der Schutzschicht und die Oberflächenqualität werden überprüft, um die Korrosionsbeständigkeit im Langzeitbetrieb zu verbessern.

Häufig gestellte Fragen

Wie steuert der verstellbare Hydraulikzylinder die Ventilschließgeschwindigkeit?

Das gesteuerte Schmetterlingspuffer-Rückschlagventil mit langsamer Schließgeschwindigkeit steuert die Schließgeschwindigkeit, indem es den Ölfluss durch ein einstellbares Drosselventil reguliert. Durch Ändern der Drosselklappenöffnung wird der Dämpfungswiderstand geändert, sodass Ingenieure die Endschließstufe entsprechend den Betriebsbedingungen der Pipeline anpassen können.

Warum ist ein langsames Schließen bei großen Wasserleitungen wichtig?

Rohrleitungen mit großem Durchmesser enthalten einen erheblichen Flüssigkeitsimpuls. Durch schnelles Schließen des Ventils können Druckwellen entstehen, die Rohre, Verbindungen und Geräte belasten. Das kontrollierte langsame Schließen trägt dazu bei, diese plötzlichen Druckänderungen bei Pumpenabschaltungen zu reduzieren.

Kann Dafugui das Ventil an unterschiedliche Pumpstationsbedingungen anpassen?

Ja. Dafugui kann die hydraulischen Dämpfungseigenschaften basierend auf Rohrleitungslänge, Durchflussrate, Druckstufe und Projektanforderungen anpassen, um eine geeignete Ventilkonfiguration bereitzustellen.

Welche Kontrollen werden vor dem Versand durchgeführt?

Jedes Ventil wird vor der Auslieferung einer Druckprüfung, einer Maßprüfung, einer Prüfung der hydraulischen Dämpfungsfunktion und einer Prüfung der Beschichtungsqualität unterzogen.
