Sind Vorschweißflansche aus Edelstahl die beste Wahl für Hochdruck-Rohrleitungssysteme?

StaiOhne Schweißhalsflansche aus Stahlsind weithin für ihre überragende Festigkeit, Haltbarkeit und Zuverlässigkeit in Hochdruck- und Hochtemperatur-Rohrleitungssystemen bekannt. In diesem umfassenden Leitfaden werden ihre Designvorteile, Materialqualitäten, Herstellungsstandards, Vergleiche mit anderen Flanschtypen, industrielle Anwendungen, bewährte Installationspraktiken und Wartungsrichtlinien untersucht. Ob Sie Ingenieur, Beschaffungsmanager oder Industrieunternehmer sind, dieser Artikel hilft Ihnen zu verstehen, warum Vorschweißflansche nach wie vor die bevorzugte Lösung für kritische Rohrleitungssysteme sind.

Inhaltsverzeichnis

1. Was sind Vorschweißflansche aus Edelstahl?
2. Designmerkmale und strukturelle Vorteile
3. Materialqualitäten und -standards
4. Schweißhals im Vergleich zu anderen Flanschtypen
5. Industrielle Anwendungen
6. Herstellungsprozess und Qualitätskontrolle
7. Best Practices für die Installation
8. Wartung und Inspektion
9. So wählen Sie den richtigen Vorschweißflansch aus
10. Häufig gestellte Fragen

1. Was sind Vorschweißflansche aus Edelstahl?

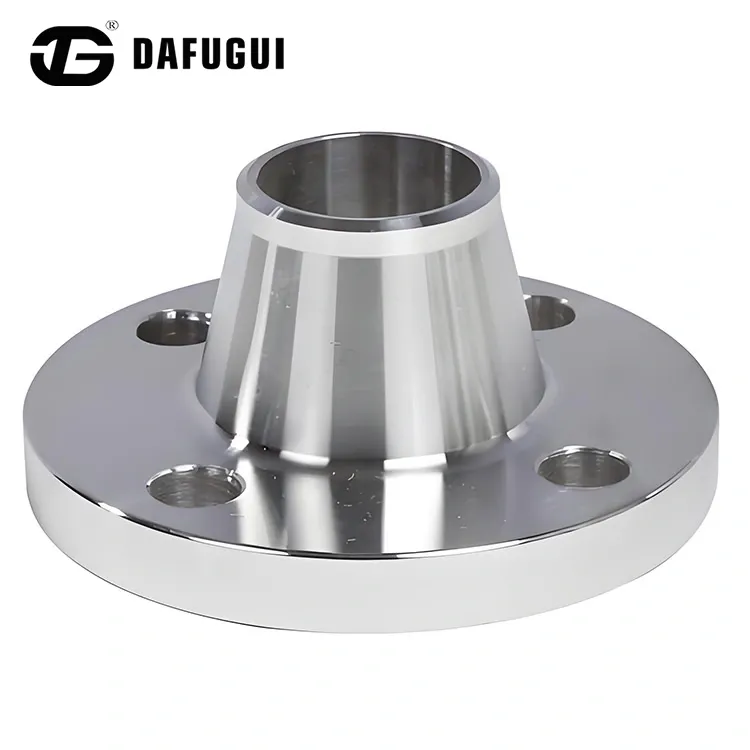

Vorschweißflansche aus Edelstahl sind Rohrflansche mit einer langen, konischen Nabe, die allmählich von der Flanschdicke zur Rohrwanddicke übergeht. Sie werden stumpf mit dem Rohr verschweißt und sorgen so für eine starke und nahtlose Verbindung, die die Spannungskonzentration reduziert.

Im Gegensatz zu Aufsteckflanschen sind Vorschweißflansche für anspruchsvolle Umgebungen konzipiert, in denen hoher Druck, extreme Temperaturen und zyklische Belastungen herrschen. Ihre konische Nabe verteilt die Belastung gleichmäßig und minimiert so das Risiko von Rissen und mechanischem Versagen.

• Stumpfschweißverbindung für maximale Festigkeit
• Lange konische Nabe zur Spannungsverteilung
• Hervorragend geeignet für Hochdruck- und Hochtemperatursysteme
• Entspricht internationalen Standards wie ASME und ANSI

2. Designmerkmale und strukturelle Vorteile

2.1 Konisches Nabendesign

Das charakteristische Merkmal eines Vorschweißflansches ist seine konische Nabe. Diese Funktion ermöglicht eine allmähliche Übertragung der Spannung vom Flansch auf das Rohr und verhindert so lokalisierte Spannungspunkte.

2.2 Volldurchschweißung

Da der Flansch stumpf mit dem Rohr verschweißt ist, bildet er eine durchgehende Metallstruktur. Dadurch werden die Ermüdungsbeständigkeit und die mechanische Festigkeit deutlich verbessert.

2.3 Überlegene Druckbeherrschung

Vorschweißflansche werden üblicherweise in Systemen verwendet, die für Hochdruckklassen wie Klasse 300, 600, 900, 1500 und sogar 2500 ausgelegt sind.

3. Materialqualitäten und -standards

Vorschweißflansche aus Edelstahl werden in der Regel aus verschiedenen Edelstahlsorten hergestellt, um den unterschiedlichen Anforderungen an die Umwelt und die chemische Belastung gerecht zu werden.

Gängige Edelstahlsorten

• ASTM A182 F304 / F304L
• ASTM A182 F316 / F316L
• ASTM A182 F321
• ASTM A182 F347

Internationale Standards

• ASME B16.5
• ANSI
• LÄRM
• EN 1092-1
• JIS

Die Auswahl der richtigen Sorte gewährleistet die Kompatibilität mit korrosiven Medien, Temperaturbedingungen und mechanischen Anforderungen.

4. Schweißhals im Vergleich zu anderen Flanschtypen

Im Vergleich zu Aufsteckflanschen bieten Vorschweißflansche eine höhere Zuverlässigkeit und längere Lebensdauer, insbesondere in dynamischen Systemen.

5. Industrielle Anwendungen

• Öl- und Gaspipelines
• Petrochemische Anlagen
• Energieerzeugungsanlagen
• Wasseraufbereitungssysteme
• Schiffbau und Offshore-Plattformen

In Branchen, in denen Sicherheit und Leistung entscheidend sind, sind Vorschweißflansche oft die bevorzugte Lösung.

6. Herstellungsprozess und Qualitätskontrolle

Hochwertige Vorschweißflansche aus Edelstahl werden in der Regel geschmiedet statt gegossen, was eine hervorragende Kornstruktur und mechanische Eigenschaften gewährleistet.

Herstellungsschritte

1. Materialinspektion
2. Schmieden
3. Wärmebehandlung
4. Bearbeitung
5. Bohren und Endbearbeitung
6. Endkontrolle

Namhafte Hersteller wie z.BDafuguiFühren Sie strenge Qualitätskontrollverfahren ein, einschließlich Maßprüfungen, Druckprüfungen und zerstörungsfreier Prüfungen, um die Einhaltung internationaler Standards sicherzustellen.

7. Best Practices für die Installation

• Stellen Sie vor dem Schweißen sicher, dass die Rohre richtig ausgerichtet sind
• Verwenden Sie für das Stumpfschweißen qualifizierte Schweißer
• Befolgen Sie die ASME-Schweißverfahren
• Überprüfen Sie die Schweißnahtintegrität durch NDT
• Wenden Sie bei der Montage das korrekte Schraubendrehmoment an

Um die Leistung und Langlebigkeit der Flanschverbindung zu maximieren, ist eine ordnungsgemäße Installation unerlässlich.

8. Wartung und Inspektion

Eine routinemäßige Inspektion stellt die Systemintegrität sicher und verhindert unerwartete Ausfälle. Regelmäßige Kontrollen sollten Folgendes umfassen:

• Sichtprüfung auf Korrosion
• Ultraschall-Dickenmessung
• Leckerkennungstests
• Überprüfung des Schraubenanzugs

9. So wählen Sie den richtigen Vorschweißflansch aus

Berücksichtigen Sie bei der Auswahl eines Vorschweißflansches aus Edelstahl Folgendes:

• Anforderungen an die Druckklasse
• Betriebstemperatur
• Korrosionsumgebung
• Rohrgröße und Zeitplan
• Einhaltung von Projektstandards

Die Zusammenarbeit mit erfahrenen Lieferanten wie Dafugui stellt sicher, dass Sie Produkte erhalten, die sowohl den technischen als auch den kommerziellen Anforderungen entsprechen.

10. Häufig gestellte Fragen (FAQ)

F1: Warum sind Vorschweißflansche besser für Hochdrucksysteme?

Aufgrund ihrer konischen Nabe und der vollständig durchgeschweißten Schweißung verteilen sie die Belastung gleichmäßig und widerstehen Ermüdungsbrüchen.

F2: Was ist der Unterschied zwischen Vorschweißflanschen aus Edelstahl 304 und 316?

Edelstahl 316 enthält Molybdän und bietet im Vergleich zu Edelstahl 304 eine bessere Korrosionsbeständigkeit in Chloridumgebungen.

F3: Können Vorschweißflansche wiederverwendet werden?

In den meisten Hochdrucksystemen wird die Wiederverwendung nicht empfohlen, es sei denn, sie wurde geprüft und genehmigt.

F4: Sind Vorschweißflansche für Offshore-Anwendungen geeignet?

Ja, insbesondere wenn es aus korrosionsbeständigen Sorten wie 316L hergestellt wird.

Abschluss

Vorschweißflansche aus Edelstahl bleiben der Branchenmaßstab für Festigkeit, Haltbarkeit und Sicherheit in Hochdruck-Rohrleitungssystemen. Ihr überlegenes Design, ihre Korrosionsbeständigkeit und ihre strukturelle Integrität machen sie in der Öl- und Gas-, Petrochemie- und Energieindustrie unverzichtbar.

Wenn Sie auf der Suche nach zuverlässigen, hochwertigen Vorschweißflanschen aus Edelstahl sind, die nach internationalen Standards hergestellt werden, bietet Dafugui umfassende Lösungen, die auf Ihre Projektanforderungen zugeschnitten sind. Unser technisches Fachwissen, unsere strenge Qualitätskontrolle und unsere globalen Liefermöglichkeiten gewährleisten langfristige Leistung und Sicherheit.

Sind Sie bereit, die Zuverlässigkeit Ihres Rohrleitungssystems zu verbessern?Kontaktieren Sie unsBesprechen Sie noch heute Ihre Projektanforderungen und erhalten Sie ein professionelles Angebot.
