Schlagfreies Rückschlagventil zur Beseitigung von Wasserschlägen mit Schmetterlingspuffer
  • Schlagfreies Rückschlagventil zur Beseitigung von Wasserschlägen mit SchmetterlingspufferSchlagfreies Rückschlagventil zur Beseitigung von Wasserschlägen mit Schmetterlingspuffer

Schlagfreies Rückschlagventil zur Beseitigung von Wasserschlägen mit Schmetterlingspuffer

Das Butterfly-Puffer-Rückschlagventil zur Eliminierung von Wasserschlägen ohne Schlag von Dafugui wurde zur Rückflussverhinderung in Pumpsystemen entwickelt, in denen ein schnelles Schließen vorübergehende Druckänderungen verursachen kann. Seine gepufferte Schließstruktur steuert die endgültige Scheibenbewegung, um mechanische Stöße, Vibrationen und Betriebsgeräusche zu reduzieren. Das Ventil eignet sich für die kommunale Wasserversorgung, den Abwassertransport, Kraftwerkskühlwasser und industrielle Wasserleitungen.
    Rückschlagventiltechnik

    Schlagfreies Rückschlagventil zur Beseitigung von Wasserschlägen mit Schmetterlingspuffer für industrielle und kommunale Pipeline-Projekte

    Das Dafugui-Schmetterlingspuffer-Rückschlagventil zur Beseitigung von Wasserschlägen wurde entwickelt, um eine stabile Rückflussverhinderung in Pumpsystemen zu gewährleisten, in denen ein schnelles Schließen des Ventils zu vorübergehenden Druckänderungen führen kann.

    Herkömmliche Rückschlagventile können Stoßkräfte erzeugen, wenn die Klappe nach einem Pumpenstopp schnell in die geschlossene Position zurückkehrt. Dieses Absperrklappen-Rückschlagventil nutzt eine kontrollierte Schließstruktur, um die endgültige Bewegung der Klappe vor dem Einsetzen zu verlangsamen und so den mechanischen Stoß zwischen Klappe und Ventilsitz zu reduzieren.

    Das Design eignet sich für Wassertransportleitungen über große Entfernungen, Pumpstationen, industrielle Wassersysteme und Anwendungen, die eine Reduzierung von Vibrationen und Betriebsgeräuschen erfordern.

    Betriebsmechanismus

    Wie das Non-Slam Butterfly-Rückschlagventil den Schließstoß steuert

    Der Schließvorgang basiert auf der kontrollierten Bewegung der Schmetterlingsscheibe. Im Normalbetrieb hält der Vorwärtsdruck der Flüssigkeit die Klappenscheibe bei minimalem Strömungswiderstand geöffnet. Wenn die Pumpe stoppt oder sich die Strömungsrichtung ändert, beginnt die Scheibe unter der Rückströmungskraft in Richtung ihres Sitzes zurückzukehren.

    Non-Slam-Schließprinzip

    01. Erste Scheibenbewegung

    Die Scheibe beginnt sich unter der Rückströmungskraft zu schließen.

    02. Schnelle Erstschließung

    Die anfängliche Schließbewegung erfolgt schnell, um den Rückfluss zu begrenzen.

    03. Kontrollierte Pufferung

    Der Puffermechanismus steuert die Endschließstufe.

    04. Stufenweises Sitzen

    Die Scheibe berührt den Sitz allmählich und verringert so den Schließstoß.

    Dieser zweistufige Schließprozess trägt dazu bei, plötzliche Druckänderungen zu reduzieren und die Betriebsstabilität des Ventils zu verbessern.

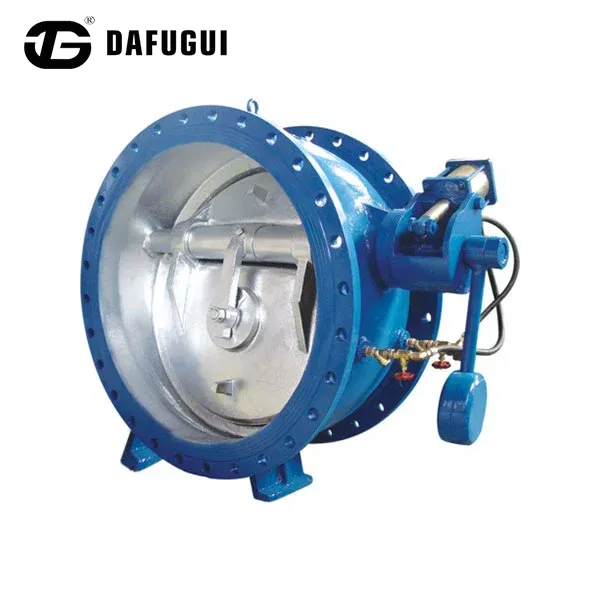

    Butterfly Buffer Check Valve closing structure
    Technische Daten

    Technische Spezifikationen des Butterfly-Puffer-Rückschlagventils

    Die folgenden technischen Informationen sind der mitgelieferten Produktbeschreibung entnommen. Überprüfen Sie vor der Bestellung die endgültige Konfiguration, Verbindungsdetails und Betriebsbedingungen anhand der Projektspezifikation.

    Nennleistung 1,0-2,5 Billionen Hex
    Nenndurchmesser 50-1400 mm
    Arbeitstemperatur 0-80°C
    Anwendbarer Dienst Heimisches Wasser, Teichwasser usw.
    Körpermaterial Gehäusematerial: Kugeltinteneisen, Eisen oder Stahl erhältlich
    Verbindungsmethode Rechtlicher Zusammenhang
    Einbaulage Suihan-Ausgangsrohr
    Leistung und Konstruktion

    Wichtige Konstruktionsmerkmale für den Pipeline-Schutz

    Wasserschlag-Überspannungsschutz

    Wasserschläge treten auf, wenn fließende Flüssigkeiten ihre Geschwindigkeit schnell ändern und Druckwellen in der Rohrleitung erzeugen. Das Non-Slam-Butterfly-Puffer-Rückschlagventil hilft, diesen Zustand zu kontrollieren, indem es:

    • Reduziert den schnellen Aufprall auf die Bandscheibe beim Schließen
    • Glättung des endgültigen Sitzvorgangs
    • Reduzierung der auf Rohrleitungen und Geräte übertragenen Vibrationen
    • Schutz verbundener Komponenten wie Flansche, Dichtungen und Druckinstrumente

    Die tatsächliche Druckreaktion hängt von der Rohrleitungslänge, der Flüssigkeitsgeschwindigkeit, den Pumpeneigenschaften und dem Systemdesign ab.

    Geräuscharmer Betrieb für Pumpstationen

    Im Vergleich zu herkömmlichen Rückschlagventilen, die beim Schließen spürbare Schlaggeräusche erzeugen können, sorgt die gepufferte Schließstruktur für einen reibungsloseren Betrieb.

    Es ist geeignet für:

    • Indoor-Pumpenräume
    • Städtische Wasseranlagen
    • Wohnwasserinfrastruktur
    • Industrieanlagen, die einen geringeren Betriebslärm erfordern

    Butterfly-Disc-Struktur für große Pipeline-Anwendungen

    Die Butterfly-Konfiguration bietet:

    • Kompakte Ventilabmessungen
    • Geringerer Bauraumbedarf
    • Passende Lösungen für Rohrleitungen mit großem Durchmesser
    • Reduzierter Wartungsaufwand

    Der stromlinienförmige Strömungskanal trägt dazu bei, unter normalen Betriebsbedingungen eine effiziente Flüssigkeitsbewegung aufrechtzuerhalten.

    Branchenanwendungen

    Anwendungsbereiche für rückschlagfreie Rückschlagventile mit Absperrklappe

    Das Ventil kann für Wassertransport-, Pump- und industrielle Zirkulationssysteme in Betracht gezogen werden, bei denen Rückflussverhinderung und kontrolliertes Schließen wichtig sind. Die empfohlene Materialkonfiguration sollte anhand der tatsächlichen Mediums- und Betriebsbedingungen überprüft werden.

    Industrie Betriebsanforderung Empfohlene Konfiguration
    Kommunale Wasserversorgung Pumpenabschaltschutz und Druckschwankungskontrolle Gehäuse aus Sphäroguss + EPDM-Sitz
    Abwasserübertragungssystem Rückflussverhinderung mit Korrosionsbeständigkeit Beschichtetes Sphäroguss + korrosionsbeständige Zierleiste
    Kühlwasser für Kraftwerke Kontinuierlicher Umlaufbetrieb Gehäuse aus Gussstahl + SS316-Komponenten
    Industrielle Wasserleitung Stabiler Betrieb bei wiederholten Zyklen Maßgeschneiderte Materialien und Dichtungssystem
    Kommunale Wassernetze

    Für Wasserversorgungsleitungen und Pumpanlagen, die einen Rückflussschutz während der Pumpenabschaltung erfordern.

    Abwassertransfer

    Für Abwassertransfersysteme, bei denen die Gehäusebeschichtung und die Innenmaterialien entsprechend dem Fördermedium ausgewählt werden müssen.

    Kraftwerkskühlung

    Für Kühlwasserkreislaufsysteme, die kontinuierlich arbeiten und geeignete Ventilmaterialien erfordern.

    Industrielle Wassersysteme

    Für industrielle Rohrleitungsprojekte, die ein geeignetes Dichtungssystem und eine geeignete Konfiguration für wiederholte Betriebszyklen erfordern.

    Projektauswahl

    So wählen Sie das richtige Butterfly-Puffer-Rückschlagventil aus

    Bei der Auswahl eines Schmetterlings-Rückschlagventils zur Beseitigung von Schlagwasserschlägen sollten Ingenieure die Rohrleitungsparameter, die Flüssigkeitsbedingungen und die Installationsanforderungen gemeinsam bewerten. Anhand dieser Angaben lässt sich feststellen, ob die Ventilkonfiguration für das Betriebssystem geeignet ist.

    Pipeline-Parameter

    • Rohrdurchmesser
    • Strömungsgeschwindigkeit
    • Betriebsdruck
    • Pumpenkapazität
    • Pipelinelänge

    Flüssige Bedingungen

    • Sauberes Wasser
    • Abwasser
    • Kühlwasser
    • Industrielles Prozesswasser

    Installationsanforderungen

    • Horizontale oder vertikale Einbaubedingungen
    • Verfügbarer Wartungsraum
    • Erforderlicher Flanschstandard

    Dafugui kann Konfigurationsempfehlungen basierend auf den Betriebsdaten des Projekts geben. Käufer können Rohrleitungszeichnungen, Betriebsparameter und benötigte Mengen zur technischen Prüfung einreichen.

    Für andere Ventilanforderungen besuchen Sie unsereRückschlagventilbereichoder erkunden Sie die weitere UmgebungProduktpalette von Industrieventilen.
